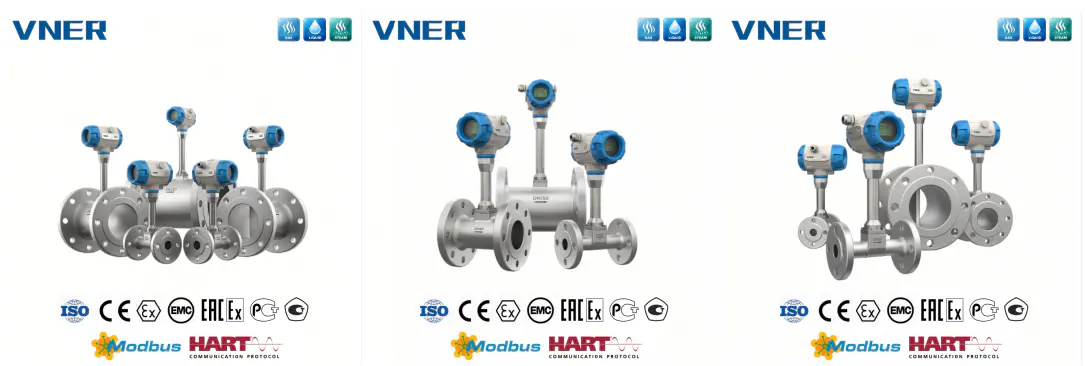

Mengapa Pengukur Aliran Vortex Menjadi Tidak Stabil — atau Malah Berhenti Berfungsi — Selepas Pemasangan?

Pernahkah anda mengalami meter alir vorteks yang menunjukkan ketepatan yang lemah, turun naik isyarat yang besar, atau kehilangan isyarat lengkap selepas pemasangan?

Dalam banyak kes, punca utama bukanlah instrumen itu sendiri, tetapi amalan saiz dan pemasangan yang tidak betul. Meter aliran vorteks sangat sensitif terhadap profil halaju, rejim aliran dan konfigurasi paip. Sisihan kecil dalam butiran ini boleh membawa kepada ralat pengukuran yang ketara.

Artikel ini menerangkan prinsip kejuruteraan utama di sebalik saiz yang betul, pemilihan pengecil dan keperluan paip lurus, berdasarkan piawaian industri dan penyelidikan eksperimen yang disahkan.

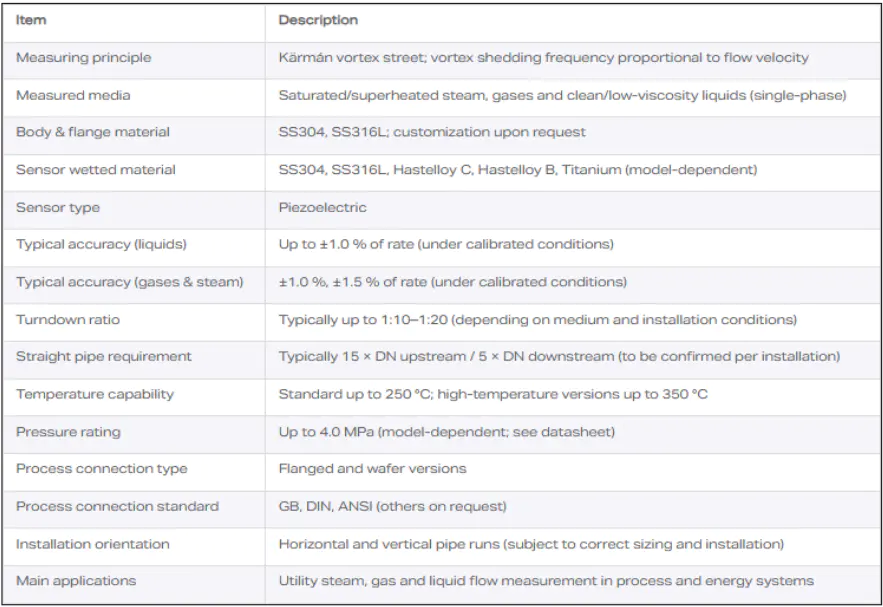

1. Saiz Meter untuk Nisbah Turndown Lebar: Mengapa Pengurangan Diameter Selalunya Diperlukan

Untuk mencapai a nisbah turndown yang luas dan memastikan kekuatan isyarat yang mencukupi pada kadar aliran rendah, adalah amalan kejuruteraan biasa untuk mengurangkan diameter meter aliran berbanding dengan saluran paip untuk meningkatkan halaju bendalir.

Untuk meter aliran bergantung kepada profil halaju —seperti:

• Pengukur aliran vorteks
• Meter alir pusaran (vortex precession).
• Meter aliran elektromagnet

padanan diameter ini biasanya dicapai menggunakan pengurang sepusat .

Prinsip Pengukuran Umum

• Dalam kebanyakan aplikasi, diameter nominal flowmeter hendaklah sama atau lebih kecil daripada diameter paip .
• Untuk vortex flowmeters, the calculated meter size is often satu hingga dua saiz nominal lebih kecil daripada saluran paip.

Contoh

• Talian Paip: 8" (DN200)
• Meter aliran vorteks: 4" (DN100)

Dalam kes-kes khas—seperti pemindahan jagaan minyak atau pengukuran nitrogen aliran rendah —pengurangan yang lebih besar boleh digunakan untuk memenuhi keperluan turndown yang melampau.

Walau bagaimanapun, saiz terlalu besar tetap menjadi masalah yang kerap. Dalam beberapa projek, meter aliran pusaran telah dipilih terlalu besar , mengakibatkan:

• Halaju tidak mencukupi semasa operasi biasa
• Operasi di luar julat pengukuran berkesan
• Ketidakstabilan isyarat yang teruk selepas pentauliahan

Nota kes:

Untuk nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

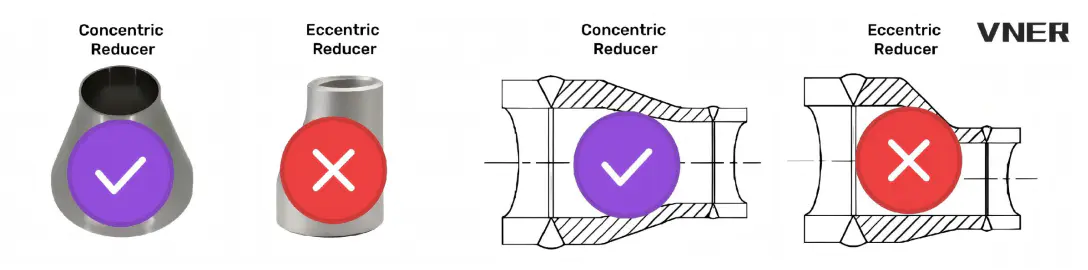

2. Pemilihan Reducer: Sentiasa Gunakan Concentric Reducer

Apabila pengurangan atau pengembangan diameter paip diperlukan dalam pemasangan meter alir vorteks:

Pengurang sepusat mesti digunakan.

Pengurang eksentrik mencipta profil halaju asimetri yang merendahkan ketepatan pengukuran dengan ketara dalam instrumen sensitif halaju.

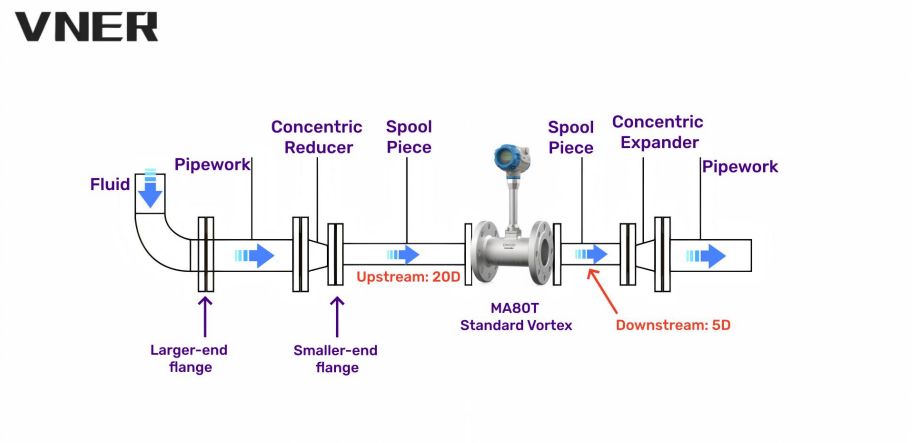

3. Keperluan Paip Lurus untuk Pemasangan Diameter Berkurang

Keperluan Geometri Peredam

Untuk meminimumkan herotan aliran:

• The sudut kon α pengurang tidak boleh melebihi 15°
• Di bawah keadaan ini, pengurang boleh dianggap sebagai sebahagian daripada panjang paip lurus

Kedua-duanya pengurang hulu dan hilir mestilah pengurang bertumpu, beransur-ansur.

4. Keperluan Minimum Panjang Lurus Hulu (Nilai Biasa)

D = diameter paip dalaman

5. Syarat Pemasangan Umum untuk Meter Aliran Pusaran

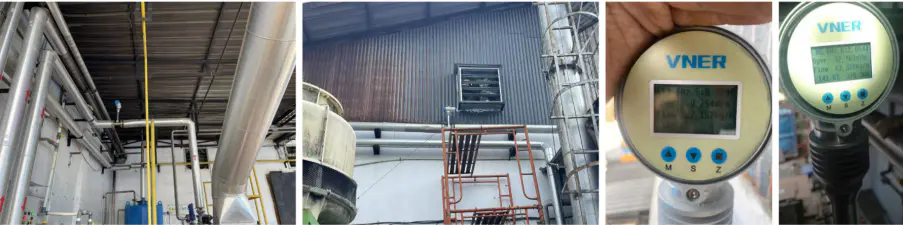

Meter aliran vorteks yang dipasang dengan betul harus memenuhi syarat berikut:

a) Dipasang secara mendatar atau menegak (untuk cecair: arah aliran bawah ke atas) dalam paip yang sepadan dengan diameter nominal

b) Panjang paip lurus hulu dan hilir yang mencukupi, tidak terhalang seperti yang ditetapkan

c) Penjajaran sepaksi dengan saluran paip; gasket tidak boleh masuk ke dalam aliran

d) Paip berbilang bahagian mesti kekal lurus dengan salah jajaran paksi yang minimum

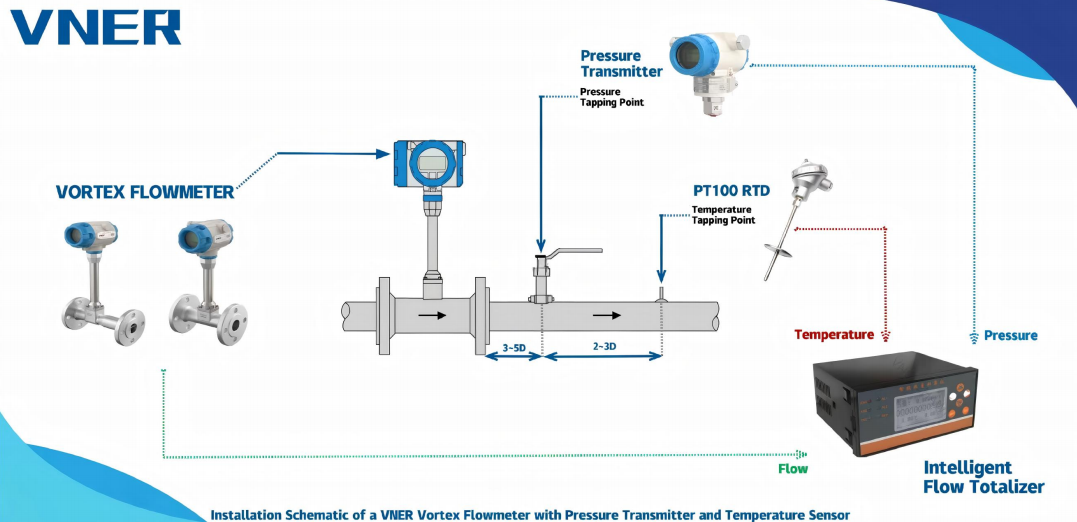

e) Pengukuran suhu:

• Sebaiknya melalui termowell terbina dalam
• Jika tidak, cari sensor 2–5D hiliran

f) Pengukuran tekanan:

• Sebaik-baiknya melalui penorehan tekanan terbina dalam
• Jika tidak, cari pengetik 2–7D hiliran

g) Tiada injap atau garisan pintasan dalam bahagian paip lurus

h) Tiada injap kawalan aliran di hulu meter

i) Jika terdapat gelembung gas atau kekotoran, pasangkan pemisah atau penapis hulu larian lurus

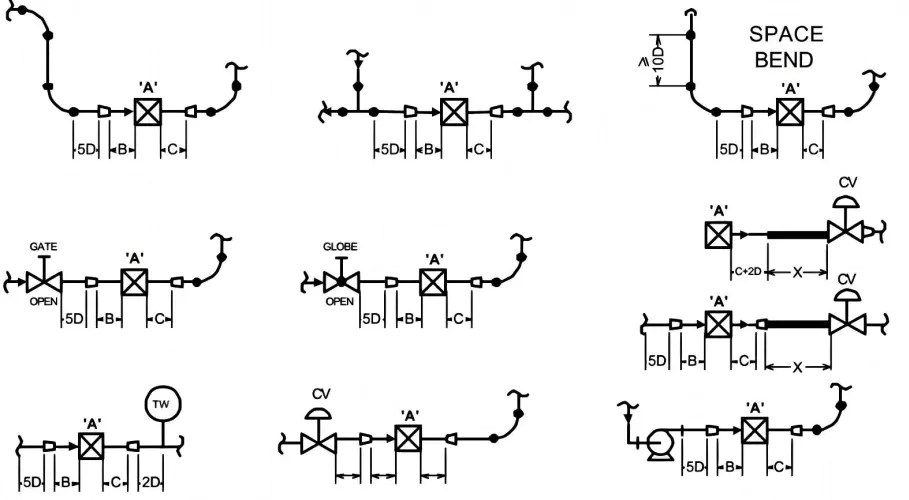

6. Panjang Paip Lurus Biasa (Pengukuran Konduit Tertutup)

7. Lokasi Injap dan Pertimbangan Aliran Dua Fasa

• Elakkan injap atau pintasan berhampiran meter alir
• Injap pengurang tekanan boleh menyebabkan perubahan fasa di hilir
• Aliran dua fasa (gas dalam cecair atau cecair dalam gas) mesti dielakkan
• Gunakan pemisah gas atau penapis di hulu jika diperlukan

8.Mengapa Pengurang Sipi Perlu Dielakkan

Meter aliran jisim Coriolis dan meter anjakan positif adalah bebas daripada profil halaju.

Semua meter aliran lain adalah bergantung kepada profil halaju dan memerlukan panjang paip hulu dan hiliran lurus.

Panduan industri utama:

• Keperluan pemasangan untuk peranti tekanan berbeza hendaklah mematuhi ISO 5167-1
• Untuk other flowmeters, manufacturer installation guidelines must be strictly followed
• Pengurang eksentrik sangat mengganggu profil halaju dan tidak boleh digunakan berhampiran meter yang bergantung kepada halaju

9. Kesan Pengurangan Konsentrik pada Profil Halaju (Bukti Eksperimen)

Kajian eksperimen yang dijalankan oleh TNO dan Hidraulik Delft menggunakan udara dan air menunjukkan:

• Pengurang sepusat dengan nisbah diameter D_meter / D_paip ≈ 0.44 boleh menukar profil halaju tidak simetri kepada profil hampir simetri (asimetri < 2%)
• Profil halaju hiliran menyerupai a profil halaju jenis palam (PTVP)
• Pada 5D hiliran , profil kekal stabil merentasi:
  Re = 50,000–250,000 (udara)
  Re = 20,000–500,000 (air)
• Pengurang sepusat jangan hilangkan pusaran , terutamanya yang disebabkan oleh selekoh spatial
• Peranti nyahpusing mungkin memerlukan ≥6D panjang , bergantung pada padang pusaran

Ringkasan Penemuan

• Pengurang sepusat significantly improve velocity symmetry
• Mereka tidak mengeluarkan pusaran
• Hanya pengurang sepusat memberikan manfaat ini
• Pengurang eksentrik memperkenalkan herotan halaju yang teruk

10. Keperluan Paip Lurus untuk Pemasangan Diameter Terkecil

(D_meter / D_paip ≤ 0.7)

Pengambilan Akhir Kejuruteraan

Apabila meter aliran vorteks berprestasi rendah, puncanya jarang sekali "kualiti instrumen."

Lebih kerap, ia adalah a masalah peringkat sistem melibatkan:

• Pemilihan diameter yang tidak betul
• Jenis pengurang yang salah
• Panjang paip lurus tidak mencukupi
• Profil halaju herot

Correct sizing pengurang sepusat disciplined piping design adalah asas kepada pengukuran aliran pusaran yang stabil dan tepat.

Jika anda mereka bentuk medan aliran dengan betul, instrumen akan melakukan tugasnya.
