Pengukur Aliran Ultrasonik VNFT Pengilang

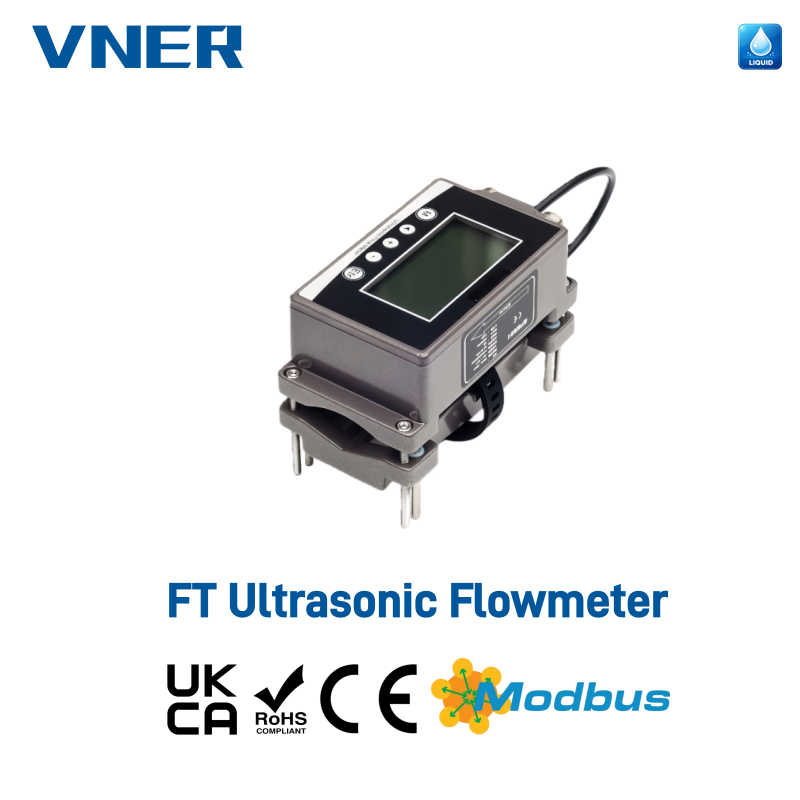

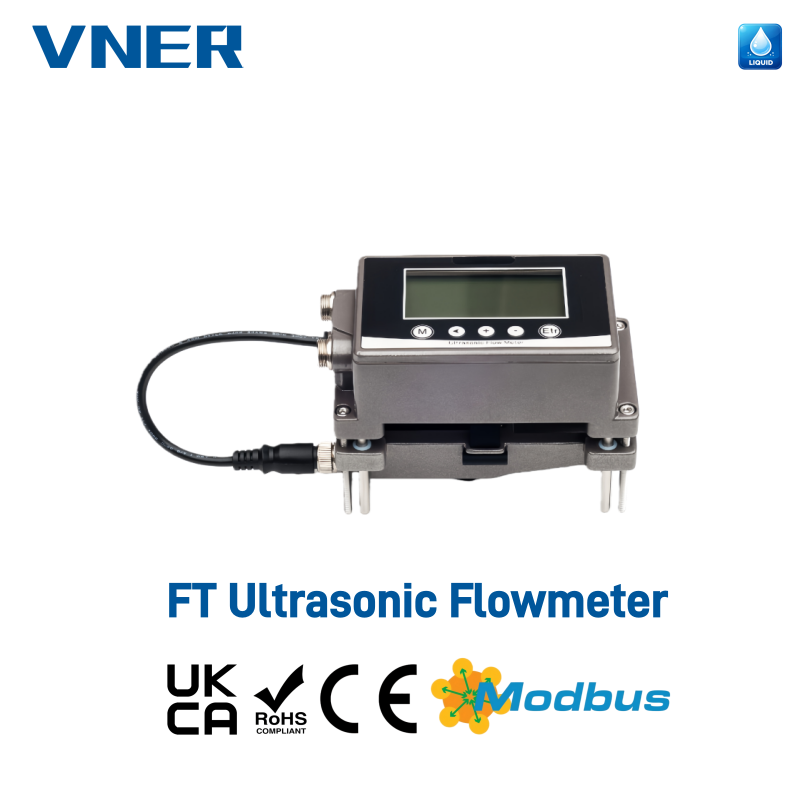

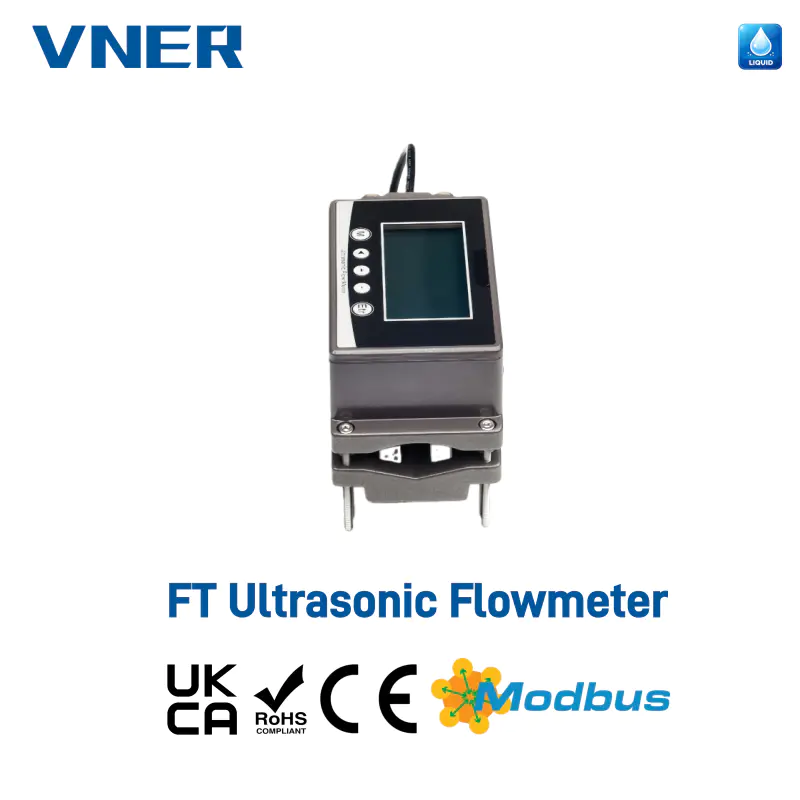

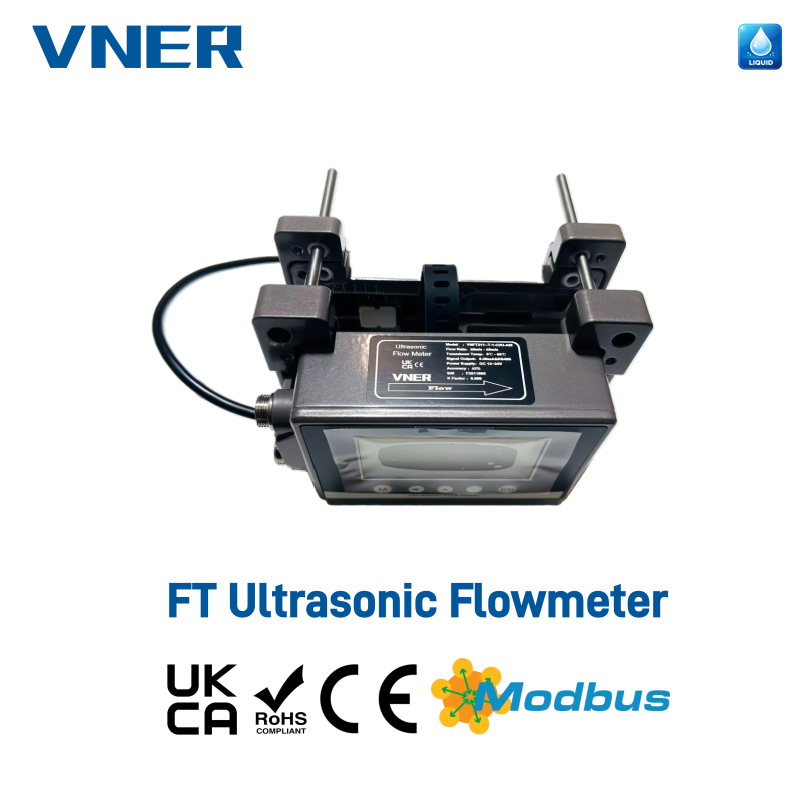

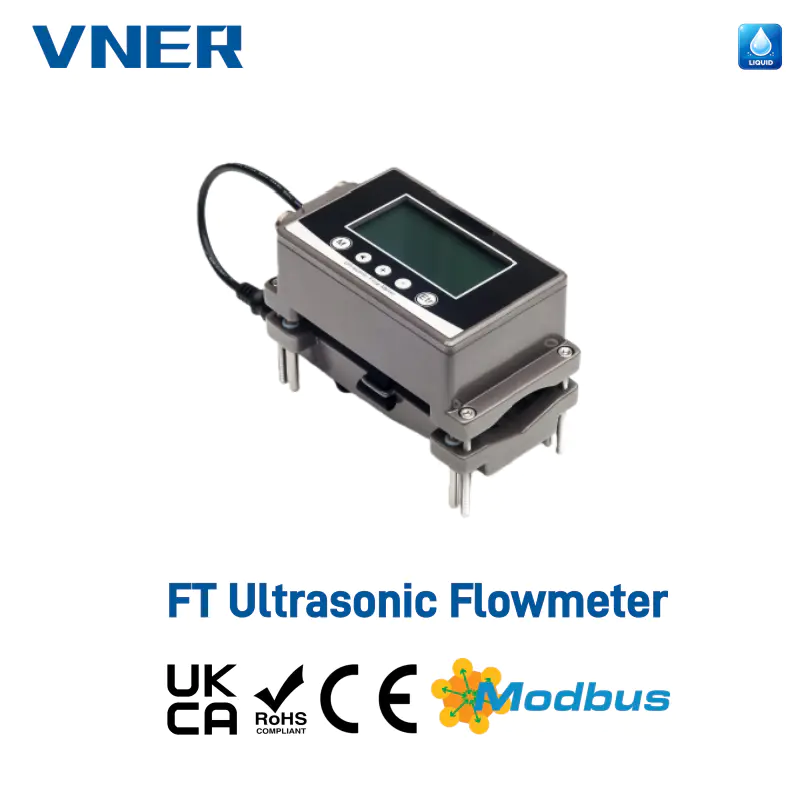

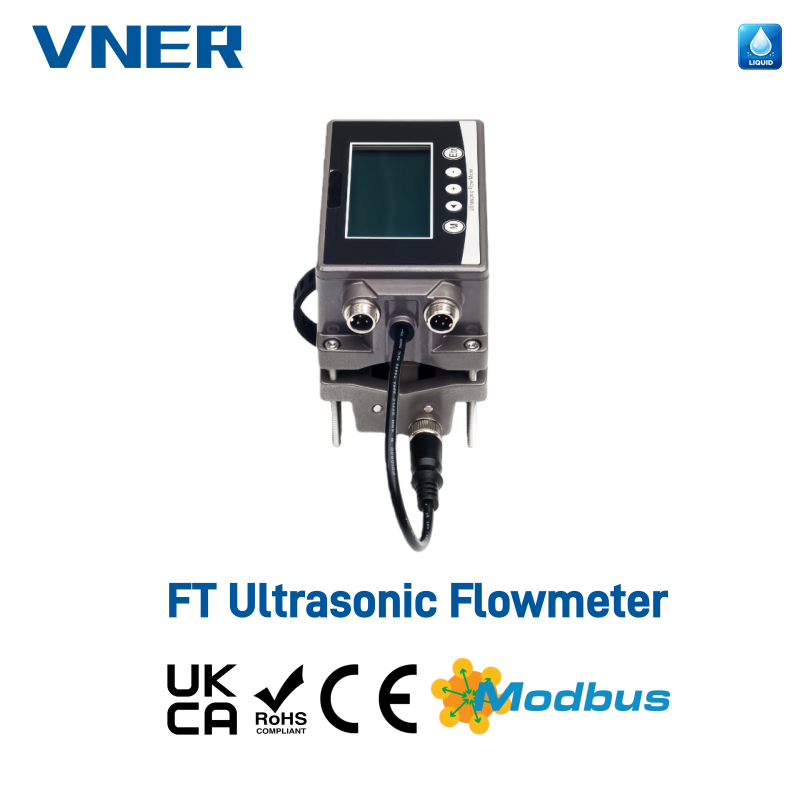

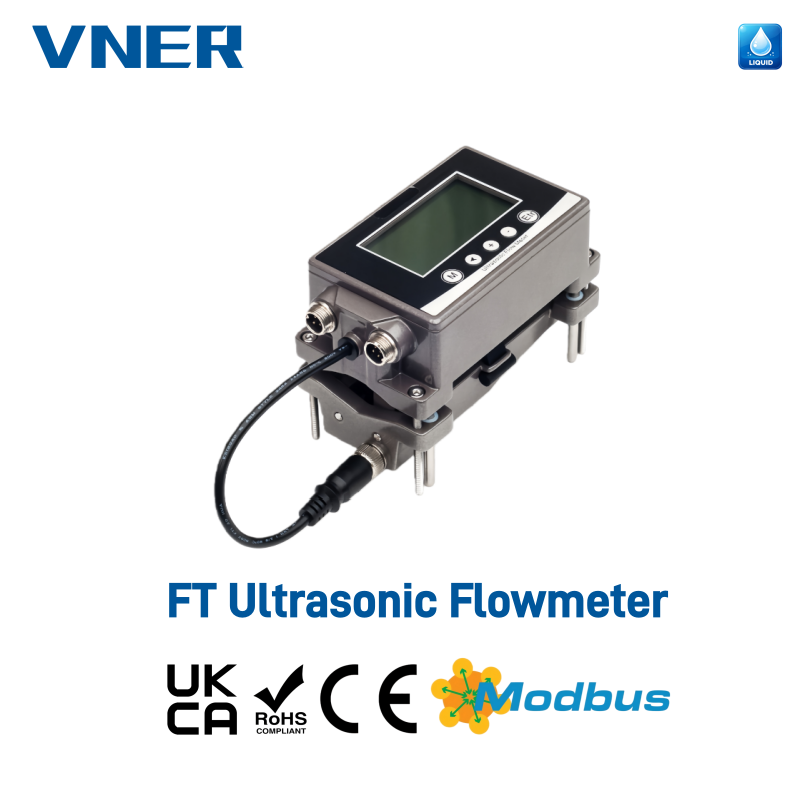

Meter Aliran Ultrasonik Pengapit VNFT211

Penyelesaian Saiz Paip Kecil (DN15–DN65)

Prinsip Kerja

Meter aliran ultrasonik VNFT211 beroperasi berdasarkan prinsip pengukuran ultrasonik masa transit . Dua transduser ultrasonik pengapit luaran dipasang pada permukaan luar paip. Dengan menghantar dan menerima isyarat ultrasonik ke hulu dan hilir melalui dinding paip dan medium cecair, instrumen mengira perbezaan masa yang disebabkan oleh halaju aliran bendalir.
Pembezaan masa ini adalah berkadar terus dengan kadar aliran, membolehkan pengukuran aliran yang tepat tanpa sentuhan langsung dengan medium proses .

Sebagai penyelesaian pengukuran yang tidak mengganggu, VNFT211 menghapuskan kehilangan tekanan, mengelakkan risiko pencemaran dan memastikan operasi sistem tidak terganggu.

Reka Bentuk Pengapit Tidak Menceroboh

• Pemasangan pengapit luaran tanpa memotong paip atau menghentikan proses

• Tiada sentuhan dengan medium cecair, menghapuskan kehilangan tekanan dan risiko pencemaran

• Ideal untuk projek pengubahsuaian dan sistem operasi berterusan

Pemasangan Pantas & Mesra Pengguna

• Pemasangan dan pentauliahan boleh diselesaikan dalam beberapa minit

• Tiada alat khas atau pengubahsuaian saluran paip diperlukan

• Mengurangkan kos buruh dan masa rehat dengan ketara

Konfigurasi Fleksibel & Keserasian Luas

• Satu set sensor universal menyokong semua saiz paip dalam julat pengukur

• Serasi dengan paip logam dan paip plastik tegar (PVC, PP, PVDF)

• Sesuai untuk saluran paip DN15–DN65

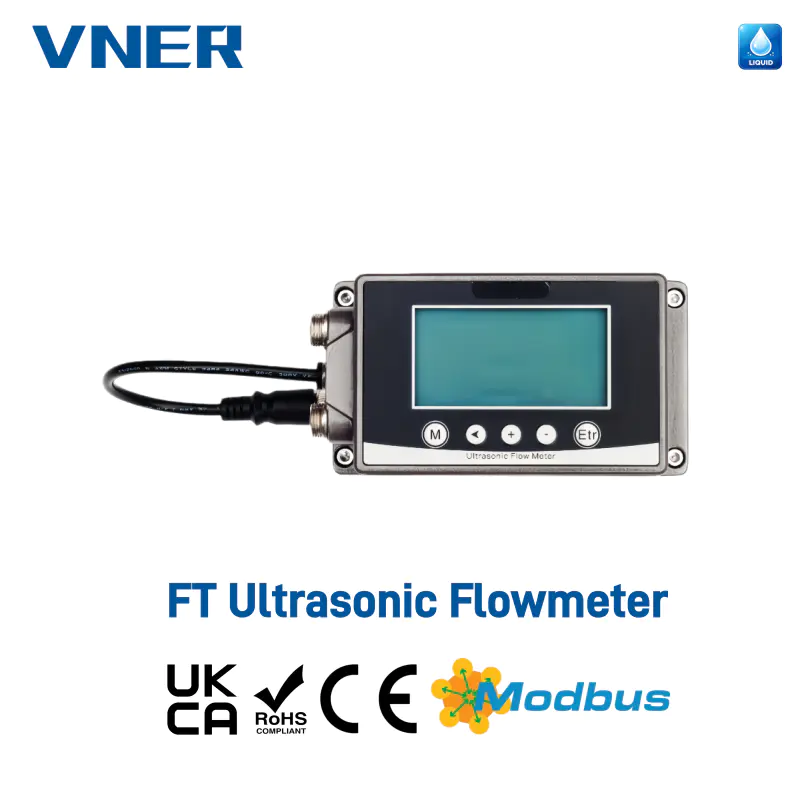

Paparan Jelas & Bermaklumat

• 256 × 128 LCD resolusi tinggi

• Memaparkan kadar aliran, aliran terkumpul, maklumat status dan penggera

• Bacaan aliran boleh dipantau terus di tapak

Keupayaan Pengukuran Tenaga (Pilihan)

• Boleh dikonfigurasikan sebagai meter tenaga penyejukan / pemanasan ultrasonik (meter BTU)

• Menyokong pemantauan dan pengurusan penggunaan tenaga

• Sesuai untuk HVAC, air sejuk, dan aplikasi pemanasan

Komunikasi & Output Industri

• Standard Output analog 4–20 mA

• Modbus RS485 komunikasi untuk penyepaduan dengan sistem PLC dan DCS

• Output nadi pilihan (OCT) dan output penggera geganti

• Mendayakan pemantauan jauh, pemerolehan data dan analisis kecekapan

Prestasi Perindustrian yang Boleh Dipercayai

• Potongan halaju rendah kilang pada 0.08 m/s untuk mengelakkan bacaan palsu

• Masa tindak balas pantas boleh laras dari 0.5 hingga 60 saat

• Storan data jangka panjang dengan sandaran EEPROM (lebih 10 tahun)

• Direka bentuk untuk operasi yang stabil dalam persekitaran industri yang keras

Aplikasi Biasa

• Sistem bekalan dan pengagihan air

• Air sejuk HVAC dan litar pemanasan

• Pemantauan penggunaan tenaga

• Pengukuran air proses industri

• Pasang semula projek dengan ruang pemasangan terhad
