Pengukur Aliran Ultrasonik Pengapit VNFT

VNFT211 Pengapit-On Meter Aliran Ultrasonik Penyelesaian Saiz Paip Kecil (DN15–DN65)

Meter aliran ultrasonik VNFT211 beroperasi berdasarkan prinsip pengukuran ultrasonik masa transit. Dua transduser ultrasonik pengapit luaran dipasang pada permukaan luar paip. Dengan menghantar dan menerima isyarat ultrasonik ke hulu dan hilir melalui dinding paip dan medium cecair, instrumen mengira perbezaan masa yang disebabkan oleh halaju aliran bendalir.

Pembezaan masa ini adalah berkadar terus dengan kadar aliran, membolehkan pengukuran aliran yang tepat tanpa sentuhan langsung dengan medium proses.

Sebagai penyelesaian pengukuran yang tidak mengganggu, VNFT211 menghapuskan kehilangan tekanan, mengelakkan risiko pencemaran dan memastikan operasi sistem tidak terganggu.

Reka Bentuk Pengapit Tidak Menceroboh

• Pemasangan pengapit luaran tanpa memotong paip atau menghentikan proses
• Tiada sentuhan dengan medium cecair, menghapuskan kehilangan tekanan dan risiko pencemaran
• Ideal untuk projek pengubahsuaian dan sistem operasi berterusan

Pemasangan Pantas & Mesra Pengguna

• Pemasangan dan pentauliahan boleh diselesaikan dalam beberapa minit
• Tiada alat khas atau pengubahsuaian saluran paip diperlukan
• Mengurangkan kos buruh dan masa rehat dengan ketara

Konfigurasi Fleksibel & Keserasian Luas

• Satu set sensor universal menyokong semua saiz paip dalam julat pengukur
• Serasi dengan paip logam dan paip plastik tegar (PVC, PP, PVDF)
• Sesuai untuk saluran paip DN15–DN65

Paparan Jelas & Bermaklumat

• 256 × 128 LCD resolusi tinggi
• Memaparkan kadar aliran, aliran terkumpul, maklumat status dan penggera
• Bacaan aliran boleh dipantau terus di tapak

Keupayaan Pengukuran Tenaga (Pilihan)

• Boleh dikonfigurasikan sebagai meter tenaga penyejukan / pemanasan ultrasonik (meter BTU)
• Menyokong pemantauan dan pengurusan penggunaan tenaga
• Sesuai untuk HVAC, air sejuk, dan aplikasi pemanasan

Komunikasi & Output Industri

• Output analog standard 4–20 mA
• Komunikasi Modbus RS485 untuk penyepaduan dengan sistem PLC dan DCS
• Output nadi pilihan (OCT) dan output penggera geganti
• Mendayakan pemantauan jauh, pemerolehan data dan analisis kecekapan

Prestasi Perindustrian yang Boleh Dipercayai

• Potongan halaju rendah kilang pada 0.08 m/s untuk mengelakkan bacaan palsu
• Masa tindak balas pantas boleh laras dari 0.5 hingga 60 saat
• Storan data jangka panjang dengan sandaran EEPROM (lebih 10 tahun)
• Direka bentuk untuk operasi yang stabil dalam persekitaran industri yang keras

Julat Saiz Paip : DN15 – DN65

Bahan Paip : Paip logam / Paip plastik tegar (PVC, PP, PVDF)

Jenis Cecair : Air dan cecair fasa tunggal lain (Tiada zarah pepejal atau bendasing)

Suhu Julat: 0 hingga 115 °C (Tiada pembekuan permukaan)

Ketepatan : ±2% (±1% selepas penentukuran)

Masa Tindak Balas : 0.5 – 60 s (boleh laras)

Paparan : 256 × 128 LCD

Bekalan Kuasa : 10–24 VDC, Penggunaan kuasa < 3 W

Output & Komunikasi:

• 4–20 mA
• Modbus RS485
• Pilihan: Keluaran nadi (OCT), penggera geganti

Perlindungan & Kebolehpercayaan

• Penutup: IP65
• Perlindungan sambungan terbalik kuasa
• Perlindungan lonjakan dan litar pintas
• Rintangan getaran: 10–55 Hz, 1.5 mm
• Rintangan kejutan: 100 m/s², 16 ms

Keadaan Persekitaran

• Suhu persekitaran: –10 hingga 60 °C
• Kelembapan relatif: 35–85% RH (tidak pemeluwapan)
• Bahan Perumahan: Aluminium & plastik gred industri

• Sistem bekalan dan pengagihan air
• Air sejuk HVAC dan litar pemanasan
• Pemantauan penggunaan tenaga
• Pengukuran air proses industri
• Pasang semula projek dengan ruang pemasangan terhad

Pengukuran Aliran Retrofit dalam Talian Paip Sedia Ada

VNFT211 sesuai untuk naik taraf pengukuran aliran dalam sistem sedia ada di mana pengubahsuaian saluran paip tidak dibenarkan atau masa henti mesti diminimumkan.
Reka bentuk pengapitnya membolehkan pemasangan pantas tanpa memotong paip atau mengganggu operasi, menjadikannya sesuai untuk:

• Talian air proses industri
• Utiliti dan membina sistem air
• Pengesahan aliran sementara dan audit prestasi

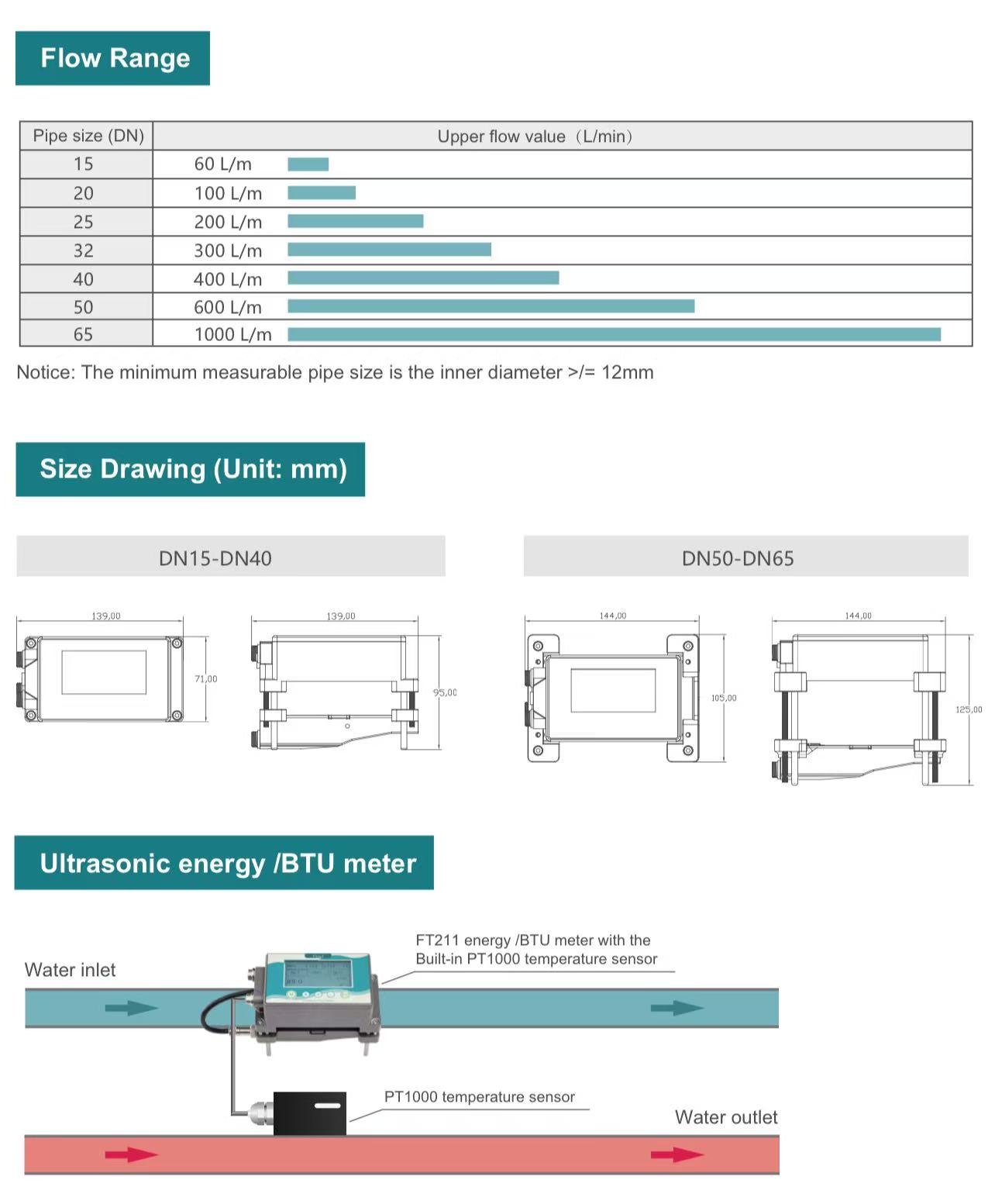

Pemantauan Tenaga Penyejukan & Pemanasan HVAC

Apabila dikonfigurasikan sebagai meter tenaga ultrasonik (BTU), VNFT211 boleh digunakan dalam air sejuk dan sistem pemanasan untuk memantau penggunaan tenaga haba.

Aplikasi biasa termasuk:

• Pemantauan aliran masuk dan keluar penyejuk
• Sistem pengagihan tenaga pemanasan dan penyejukan
• Analisis kecekapan tenaga dan peruntukan kos

Pengukuran Aliran Paip Berdiameter Kecil (DN15–DN65)

Direka khusus untuk saiz paip kecil, VNFT211 menyampaikan prestasi pengukuran yang boleh dipercayai dalam rangkaian saluran paip padat seperti:

• Gelincir peralatan dan sistem berpakej
• Pemasangan makmal dan skala perintis
• Perkhidmatan bangunan dan cawangan utiliti

Sistem Bekalan dan Pengagihan Air

VNFT211 menyediakan pemantauan aliran yang stabil untuk aplikasi air bersih tanpa kehilangan tekanan, menyokong:

• Pengimbangan bekalan air
• Pengesanan kebocoran dan analisis aliran tidak normal
• Pengoptimuman sistem dan peningkatan kecekapan operasi

Pengukuran Sementara & Ujian Diagnostik

Oleh kerana pemasangan dan mudah alihnya yang pantas, VNFT211 sangat sesuai untuk tugas pengukuran jangka pendek, termasuk:

• Pentauliahan dan pengesahan sistem
• Ujian perbandingan antara meter aliran
• Menyelesaikan masalah anomali aliran tanpa pemasangan kekal

Automasi dan Integrasi Sistem Kawalan

Dengan output 4–20 mA standard dan komunikasi Modbus RS485, VNFT211 boleh disepadukan dengan lancar ke dalam sistem automasi untuk:

• Pemerolehan data aliran PLC dan DCS
• Pemantauan bilik kawalan pusat
• Pengelogan data, pelaporan dan pengoptimuman proses
