Apakah yang Menjadikan Pengukur Aliran Jisim Coriolis Penyelesaian Mutlak untuk Pengukuran Ketepatan Tinggi dalam Industri Moden?

Di tengah-tengah transformasi mendalam Industri 4.0, ketepatan pengukuran bendalir bukan lagi sekadar parameter teknikal; ia telah menjadi metrik teras untuk mengukur kecekapan pengeluaran automatik dan tahap pemantauan pintar. Dengan falsafah reka bentuk subversifnya, the Pengukur Aliran Jisim Coriolis telah memecahkan sepenuhnya belenggu pengukuran volumetrik tradisional, yang sering dikekang oleh faktor persekitaran seperti suhu, tekanan dan ketumpatan bendalir. Pada masa ini, teknologi ini pantas menembusi sektor pembuatan mewah seperti petrokimia, makanan dan farmaseutikal, pembuatan semikonduktor dan industri marin, menjadi "standard emas" yang diiktiraf untuk pemantauan cecair kompleks. Memandangkan industri global berputar ke arah neutraliti karbon dan pengurangan sisa, keupayaan untuk mengukur jisim secara langsung menyediakan asas data muktamad untuk pengoptimuman sumber dan pengesanan jejak karbon.

Apakah itu Pengukur Aliran Jisim Coriolis?

Meter aliran jisim Coriolis ialah instrumen ketepatan canggih yang direka berdasarkan prinsip dinamik klasik, khususnya kesan Coriolis. Dari segi intipati fizikal, ia adalah generasi selain daripada orifis tradisional, turbin, atau meter aliran elektromagnet. Peranti konvensional kebanyakannya mengukur "isipadu" bendalir, yang sangat terdedah kepada gangguan daripada pengembangan atau pengecutan haba. Sebaliknya, meter Coriolis mengukur "jisim sebenar" bendalir—kuantiti fizik yang kekal malar di bawah sebarang keadaan operasi, sama ada cecair itu cecair mendidih atau gas mampat.

Secara dalaman, terasnya terdiri daripada satu atau dua tiub pengukur yang dikekalkan dalam keadaan getaran yang dikawal dengan tepat. Penggerak kecil frekuensi tinggi (gegelung pemacu) memacu tiub pengukur untuk bergetar pada frekuensi semula jadi tertentu, sama seperti garpu tala. Reka bentuk ini bijak menggunakan daya inersia yang dihasilkan oleh zarah bendalir yang bergerak dalam sistem bergetar, menukar sifat abstrak jisim kepada isyarat mekanikal yang boleh ditangkap. Pendekatan pengukuran langsung ini menghapuskan keperluan untuk pengiraan ketumpatan kompleks, menyediakan "sumber-kebenaran-tunggal" untuk jurutera proses.

Bagaimana Meter Aliran Jisim Berfungsi?

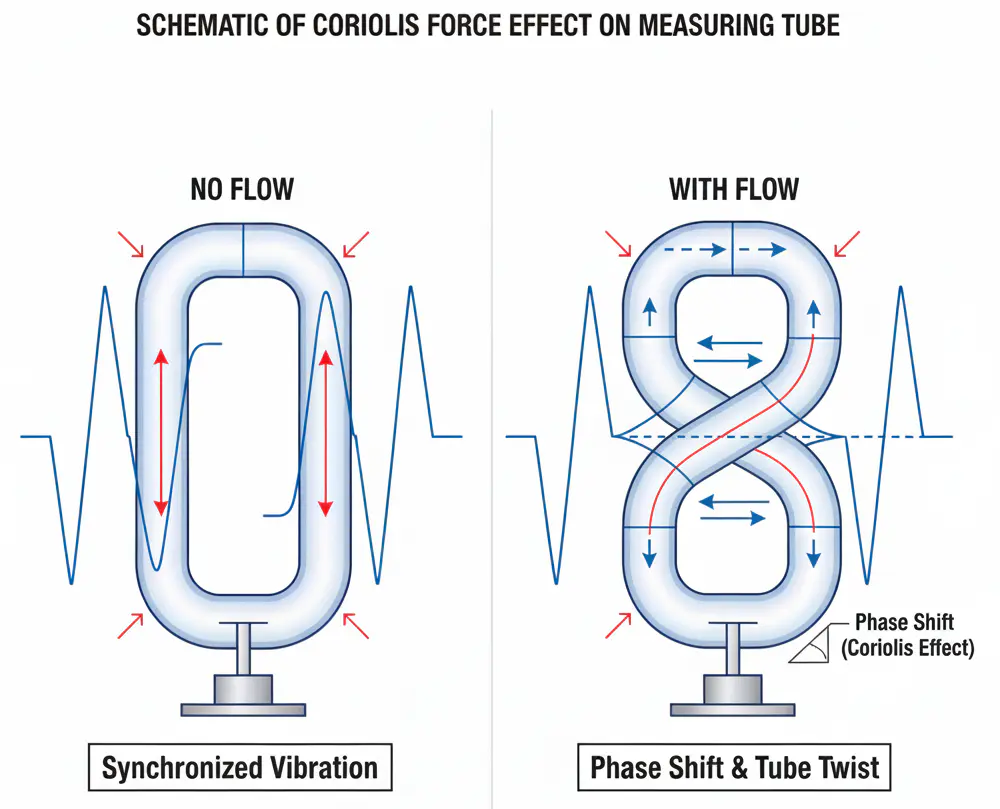

Untuk memahami secara mendalam mekanisme operasi meter alir ini, kita perlu memerhatikan kelakuan mekanikal dinamik bendalir apabila ia memasuki tiub bergetar frekuensi tinggi. Proses ini boleh dibahagikan kepada empat peringkat teknikal teras:

Pengujaan Getaran Frekuensi Tinggi: Setelah meter alir bermula, penggerak memacu tiub pengukur untuk menghasilkan getaran mikro pada frekuensi tinggi (biasanya 400-1000 Hz). Dalam keadaan statik (tiada aliran), kitaran getaran keseluruhan tiub disegerakkan sepenuhnya dalam masa dan ruang. Penderia pada salur masuk dan keluar mengesan gelombang sinus yang sama.

Penglibatan Pasukan Coriolis: Apabila cecair atau gas mula mengalir melalui tiub bergetar pada kelajuan tinggi, zarah bendalir yang bergerak, disebabkan inersia, cuba menahan getaran berkala tiub. Di bahagian salur masuk, bendalir menahan ditolak dari pusat getaran; di bahagian alur keluar, ia tahan ditarik balik. Daya interaksi ini dikenali dalam fizik sebagai "Coriolis Force."

Ubah bentuk dan Pusing Mekanikal: Daya Coriolis bertindak dalam arah yang bertentangan pada bahagian masuk dan keluar tiub, menyebabkan tiub mengalami "putaran" atau "ubah bentuk" halus yang tidak dapat dilihat dengan mata kasar. Pusingan mekanikal ini berkadar terus dengan kadar aliran jisim—lebih banyak jisim yang bergerak melaluinya, lebih besar dayanya, dan lebih ketara putarannya.

Penukaran Anjakan Fasa dan Penyahkodan Data: Ubah bentuk ini mengganggu penyegerakan antara dua hujung tiub. Penderia yang dipasang di hujung masuk dan keluar menangkap "Anjakan Fasa" (tunda masa) antara dua isyarat getaran. Melalui cip pemprosesan isyarat digital (DSP) berprestasi tinggi, sistem menukar serta-merta perbezaan masa mikro-saat ini kepada bacaan aliran jisim yang sangat tepat, sambil pada masa yang sama mengira ketumpatan daripada perubahan frekuensi semula jadi.

Apakah Faedah Penting Coriolis Flowmeters?

Sebabnya Pengukur aliran Coriolis telah menggantikan yang tradisional dalam banyak senario perindustrian mewah berpunca daripada gabungan kelebihan teknikal yang hampir tanpa kompromi:

Ketepatan dan Kebolehulangan Pengukuran yang tiada tandingan: Meter Coriolis moden boleh memberikan ketepatan ukuran jisim setinggi ±0.1% atau bahkan ±0.05%. Tahap ketepatan ini adalah penting untuk pemindahan jagaan, di mana ralat 0.5% pun boleh menyebabkan kerugian berjuta-juta dolar dalam tempoh setahun. Kebolehulangan yang tinggi memastikan proses pembuatan kekal konsisten kumpulan demi kelompok.

Getaran Unggul dan Kekebalan Persekitaran: Kekerapan operasi dalaman instrumen biasanya ditetapkan dengan tepat sekitar 400 Hz. Operasi frekuensi tinggi ini bertindak sebagai "penapis" semula jadi yang membolehkan peranti membezakan isyarat pengukurannya sendiri daripada bunyi mekanikal frekuensi rendah yang biasa dalam persekitaran industri—seperti deruman set pam besar, pemampat industri atau enjin utama kapal. Ini memastikan kestabilan bacaan yang sangat tinggi walaupun dalam keadaan tumbuhan yang paling "bising".

Pelaksanaan Kejuruteraan Ringkas dan Penyelenggaraan Kitaran Hayat Rendah:

• Tiada Keperluan Paip Lurus: Tidak seperti turbin atau meter ultrasonik yang memerlukan 10-20 diameter paip lurus untuk menstabilkan profil aliran, meter Coriolis adalah bebas daripada profil aliran. Di ruang sempit seperti platform luar pesisir atau kabin kapal, ini menjimatkan sejumlah besar ruang dan kos kejuruteraan.
• Tiada Bahagian Bergerak dalam Strim: Tiada galas untuk haus atau rotor untuk tersumbat. Ini menghasilkan jumlah kos pemilikan (TCO) yang sangat rendah dan masa beroperasi yang tinggi untuk infrastruktur kritikal.

"Penderia Digital" dengan Integrasi Berbilang Parameter: Satu meter Coriolis menyediakan "triniti" data: Aliran Jisim, Ketumpatan dan Suhu. Dengan menyepadukan nilai ini, meter juga boleh mengeluarkan Aliran dan Kepekatan Volum, dengan berkesan menggantikan tiga instrumen berasingan dengan satu nod digital.

Siri VNER AC, AG dan AH: Penyelesaian Khusus untuk Cabaran Perindustrian

Untuk memenuhi permintaan industri moden yang pelbagai dan sering melampau, VNER telah membangunkan tiga siri pengkhususan pengukur aliran jisim Coriolis, setiap satu direka bentuk untuk persekitaran operasi dan piawaian kawal selia tertentu.

1. Pengukur Aliran Jisim Coriolis Siri AC: Keutamaan untuk Aplikasi Industri Serbaguna

The Pengukur Aliran Jisim Coriolis Siri AC mewakili kemuncak teknologi perdana VNER, yang direka untuk berfungsi sebagai "kuda kerja" serba boleh untuk aliran jisim berketepatan tinggi dan pengukuran ketumpatan merentas julat terluas sektor perindustrian.

• Kecemerlangan Teknikal & Integriti Isyarat : Dikuasakan oleh platform pemancar digital penuh Siri A, ia memanfaatkan Pemprosesan Isyarat Digital (DSP) termaju untuk mengendalikan isyarat aliran ultra rendah dengan mudah. Yang bersepadu MFD™ (Pemacu Berbilang Frekuensi) teknologi memberikan kestabilan yang luar biasa walaupun dalam keadaan gas terperangkap atau gas-cecair dua fasa, yang biasanya menyebabkan meter tradisional gagal.

• Spesifikasi Melampau : Ia mempunyai ketepatan aliran jisim sehingga ±0.05% dan boleh menahan tekanan operasi sehingga 15.0 MPa . Ketahanan habanya tiada tandingan, dengan model yang mampu beroperasi dalam zon kriogenik pada -196°C atau dalam kepanasan melampau sehingga 380°C .

• Aplikasi Utama : Ia adalah pilihan utama untuk dos kimia ketepatan, pengadunan hidrokarbon dalam penapisan, dan tergelincir suntikan kimia tekanan tinggi dalam persekitaran luar pesisir yang mencabar.



2. AG CNG/LNG Pengukur Aliran Jisim Coriolis Khusus: Dikhaskan untuk CNG & Bahan Api LNG

The AG CNG/LNG Pengukur Aliran Jisim Coriolis Khusus ialah talian yang sangat khusus yang direka bentuk khusus untuk rantaian nilai gas asli, memfokuskan pada cabaran unik pemindahan jagaan Gas Asli Mampat (CNG) dan Gas Asli Cecair (LNG).

• Ketahanan Tekanan Tinggi & Kriogenik : Model AG CNG015 dibina untuk bertahan dalam tekanan melampau bahan api kenderaan, dinilai sehingga 40.0 MPa . Sebaliknya, model LNG dioptimumkan untuk realiti kriogenik metana cecair, mengekalkan integriti struktur pada -196°C untuk mengelakkan kebocoran dan ketidaktepatan.

• Algoritma Pintar untuk Pengukuran Gas : Menampilkan proprietari Algoritma A-GAS™ , siri ini menyediakan resolusi frekuensi ultra tinggi untuk menghapuskan ralat yang biasanya disebabkan oleh ketumpatan gas rendah dan halaju aliran tinggi. Ini memastikan ketepatan bahan bakar kumpulan yang diperakui ±0.50% .

• Aplikasi Utama : Penting untuk dispenser CNG di stesen runcit, bunker kapal LNG berskala besar, dan pemunggahan treler di stesen satelit saluran paip maya.



3. AH Hygienic Pengukur Aliran Jisim Coriolis: Piawaian untuk Proses Kebersihan dan Aseptik

The AH Hygienic Coriolis Mass Flowmeter didedikasikan untuk dunia kebersihan, di mana kebersihan dan ketepatan adalah sama-sama penting. Ia disesuaikan untuk industri makanan, minuman, tenusu dan farmaseutikal.

• Kejuruteraan Aseptik : Penderia mempunyai laluan pengaliran bebas zon mati yang mengering sendiri yang menghapuskan risiko pertumbuhan bakteria. Bahagian yang dibasahi digilap mengikut standard Ra 0.8 μm , dengan pengilat tinggi Ra 0.38 μm pilihan untuk cecair farmaseutikal yang paling sensitif. Ia adalah sepenuhnya berkebolehan CIP/SIP , bermakna ia boleh menjalani kitaran pensterilan suhu tinggi berulang tanpa hanyut dalam ketepatan.

• Integriti Bahan & Pematuhan : Semua komponen yang dibasahi dibuat daripada SS316/SS316L dan mematuhi sepenuhnya ASME BPE dan piawaian kebersihan global yang lain, memastikan tahap keselamatan produk tertinggi.

• Aplikasi Utama : Kritikal untuk penyeragaman lemak dalam pemprosesan susu, dos ramuan yang tepat di kilang bir, dan penyediaan penimbal dalam pembuatan farmaseutikal di mana rekod kelompok yang boleh dikesan adalah wajib.



Jadual Perbandingan Teknologi Pengukuran Aliran Perdana

Apakah Bendalir yang Boleh Diukur oleh Meter Coriolis?

Meter aliran Coriolis dipuji oleh industri sebagai "pemain universal." Kebolehsuaian teguhnya bermakna selagi bahan tiub pengukur—dari Keluli Tahan Karat 316L hingga Hastelloy C22 atau Titanium—serasi dengan kekakisan medium, ia boleh mengendalikan hampir semua keadaan:

Pengendalian Cecair Kompleks Ekstrem: Ia cemerlang dalam mengukur polimer berkelikatan tinggi yang akan merampas meter turbin, buburan perlombongan dengan ciri bendalir bukan Newtonian dan ampaian yang melelas. Dalam sektor farmaseutikal, reka bentuk "longkang penuh" menyokong Clean-in-Place (CIP) dan Sterilization-in-Place (SIP), memastikan tiada pencemaran silang antara kelompok.

Pemeteran Gas Industri Ketepatan Tinggi: Gas sangat boleh dimampatkan, menjadikan pengukuran isipadu sebagai mimpi ngeri. Meter Coriolis mengabaikan turun naik tekanan dan mengukur molekul gas secara langsung. Ini menjadikannya pilihan pilihan untuk pemindahan jagaan gas asli bertekanan tinggi, stesen mengisi minyak hidrogen dan pengedaran gas tulen industri.

Cabaran dan Sempadan Aliran Dwi Fasa: Dari segi sejarah, "aliran slug" atau pemerangkapan gas yang tinggi menyebabkan meter Coriolis terhenti. Walau bagaimanapun, meter generasi seterusnya menggunakan "Pemacu Berbilang Frekuensi" dan algoritma DSP lanjutan untuk mengekalkan getaran walaupun bendalir adalah campuran minyak, air dan gas yang tidak kemas. Ini adalah satu kejayaan untuk industri minyak dan gas, terutamanya dalam pemantauan kepala telaga di mana peralatan pemisah terlalu mahal untuk dipasang.

Soalan Lazim tentang Coriolis Flowmeters

1: Mengapa meter Coriolis lebih mahal daripada jenis lain? J1: Kos permulaan lebih tinggi disebabkan oleh pembuatan kompleks tiub bergetar dan elektronik canggih yang diperlukan untuk pemprosesan isyarat mikro-saat. Walau bagaimanapun, apabila anda mengambil kira kekurangan saluran paip lurus, penyingkiran pemancar suhu/tekanan, dan reka bentuk penyelenggaraan sifar, "Jumlah Kos Pemilikan" selalunya lebih rendah dalam tempoh 5 tahun.

2: Adakah orientasi meter penting semasa pemasangan? A2: Ya. Untuk aplikasi cecair, kedudukan "tubes-down" lebih disukai untuk mengelakkan gelembung udara daripada terperangkap. Untuk aplikasi gas, "tiub-up" adalah yang terbaik untuk membenarkan sebarang lembapan pekat mengalir keluar. Pemasangan sisi digunakan untuk mengeringkan sendiri buburan.

3: Bolehkah meter Coriolis rosak oleh udara dalam talian? A3: Secara amnya, tidak. Walaupun udara mungkin menyebabkan "ralat pengukuran" atau "bunyi" sementara dalam isyarat, ia tidak merosakkan meter secara mekanikal. Elektronik direka untuk memulihkan isyarat sebaik sahaja aliran cecair kembali normal.

4: Adakah terdapat had kelikatan maksimum untuk meter ini? J4: Tiada had teori untuk fizik kesan Coriolis. Walau bagaimanapun, secara praktikal, had ditentukan oleh penurunan tekanan. Cecair yang sangat likat memerlukan lebih banyak tekanan pam untuk bergerak melalui tiub melengkung meter.

5: Berapa kerapkah saya perlu menentukur semula meter Coriolis? A5: Kerana tiada bahagian bergerak yang haus, "titik sifar" adalah sangat stabil. Banyak industri hanya menentukur semula setiap 2 hingga 5 tahun, atau apabila keperluan kawal selia ditentukan. Jika meter tidak mengalami hakisan atau hakisan yang melampau, faktor penentukurannya kekal malar.

Sebagai penyelesaian muktamad untuk pengukuran ketepatan tinggi dalam industri moden, penggunaan meluas bagi Coriolis Mass Flowmeter menandakan lonjakan total daripada "era pemeteran volumetrik mentah" kepada "era kawalan jisim yang tepat." Dengan menyediakan sumber data tunggal, boleh dipercayai dan berbilang parameter, ia memberi kuasa kepada jurutera untuk mengoptimumkan proses mereka dengan butiran yang tidak pernah berlaku sebelum ini. Sama ada ia memastikan profil rasa yang tepat bagi minuman ringan atau menguruskan pemindahan jagaan berjuta-juta gelen LNG, meter Coriolis berdiri sebagai pengawal yang paling boleh dipercayai dalam dunia dinamik bendalir. Dengan lelaran berterusan teknologi penderiaan dan kuasa pengkomputeran, peranti pintar ini sudah pasti akan memainkan peranan yang tidak boleh digantikan dalam kilang hijau dan peralihan tenaga global pada masa hadapan.
