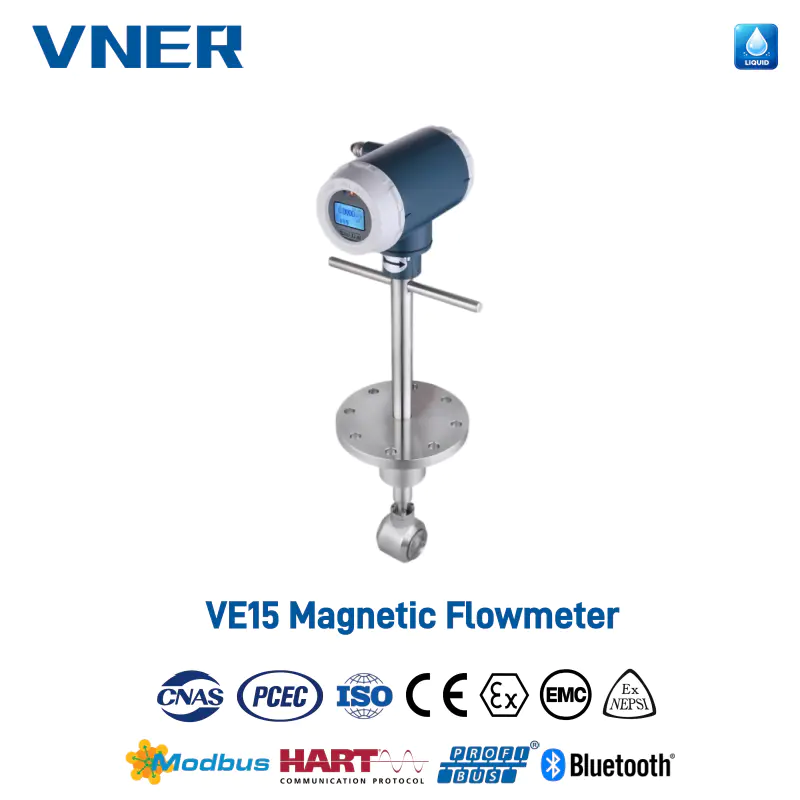

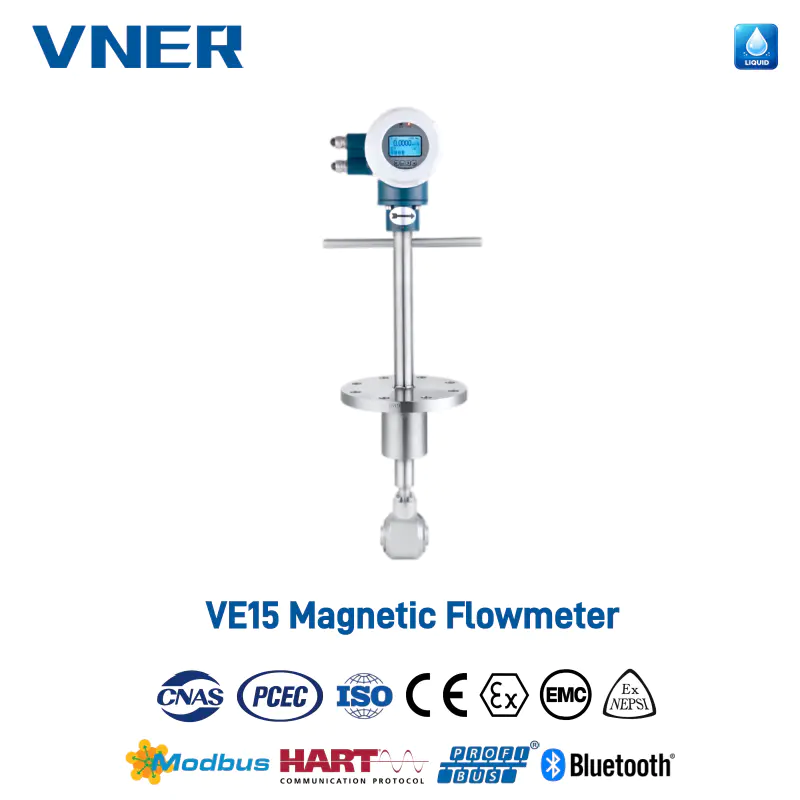

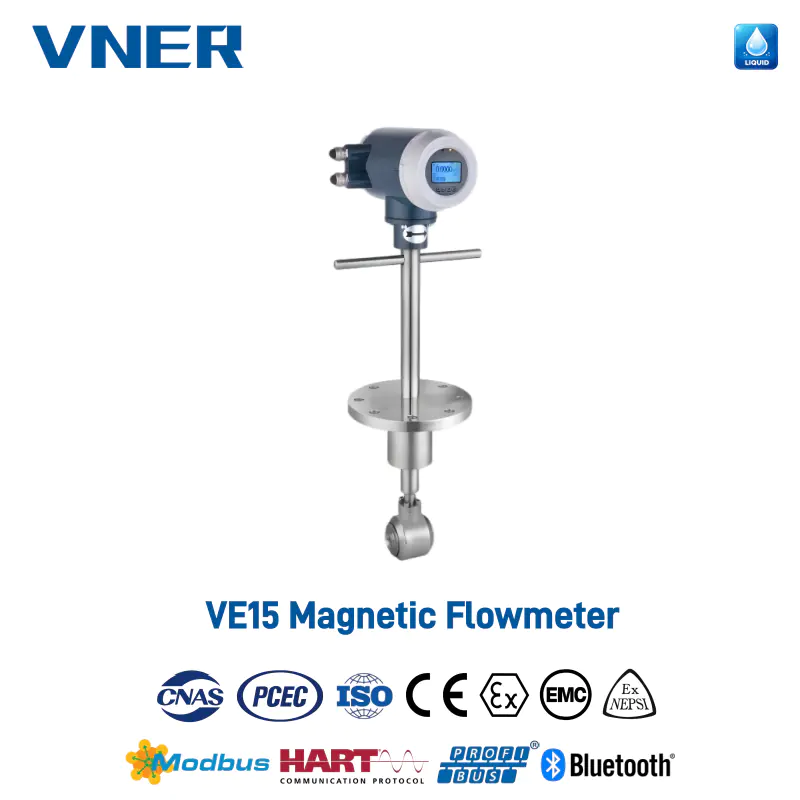

VE15 Pengukur Aliran Elektromagnet Sisipan

• VE15 Insertion Electromagnetic Flowmeter direka untuk saluran paip berdiameter besar - DN200…DN4000 / 8"… 160") yang membawa cecair konduktif elektrik.

• Berdasarkan undang-undang aruhan elektromagnet Faraday, VE15 menjana medan magnet merentasi bahagian pengukur. Apabila cecair konduktif mengalir melalui medan ini, voltan teraruh berkadar dengan halaju aliran dikesan oleh elektrod dalam probe sisipan. Penukar kemudian mengira kadar aliran isipadu daripada halaju yang diukur dan diameter paip yang diketahui.

• Tanpa bahagian yang bergerak dan tiada halangan dalaman, VE15 memperkenalkan kehilangan tekanan tambahan yang minimum, manakala elektronik berasaskan mikropemproses dan pengujaan frekuensi rendah memastikan pengukuran yang stabil dan boleh berulang walaupun dalam keadaan operasi yang berbeza-beza. Ia amat sesuai untuk air, air sisa, minuman, suapan kimia, cecair likat, pulpa dan enap cemar dalam saluran paip besar di mana meter lubang penuh konvensional sukar atau mahal untuk dipasang.

Nota: Pemasangan yang betul (termasuk kedalaman sisipan, penjajaran dan larian lurus hulu/hiliran yang sesuai) adalah penting untuk mencapai ketepatan yang ditentukan pada saluran paip berdiameter besar.

• Utama Penghantaran Air Mentah Berdiameter Besar

VE15 dipasang pada saluran paip air mentah DN1200 yang memberi makan kepada loji rawatan perbandaran. Reka bentuk sisipan membolehkan pemasangan dengan kerja awam yang terhad berbanding dengan meter lubang penuh, menyediakan data aliran yang boleh dipercayai untuk kawalan pengepaman, pengesanan kebocoran dan pengoptimuman tenaga.

• Bekalan Air Penyejuk dalam Pelan Keluli atau Petrokimia

Pada litar air penyejuk gelung tertutup DN800…DN1600, VE15 memantau pengagihan aliran kepada pengguna utama (relau, penukar, reaktor). Julat halaju yang luas: 0.5~8 m/s) dan pembinaan keluli tahan karat yang teguh menyokong operasi berterusan dalam persekitaran industri yang menuntut.

• Air Kumbahan dan Pemantauan Efluen

VE15 digunakan pada saluran keluar air sisa DN1000 yang besar untuk menyediakan pengukuran aliran efluen berterusan untuk pelaporan peraturan dan kawalan proses. Pilihan kuar berbaris PTFE dan kalis letupan membantu menangani media agresif kimia dan kawasan terperingkat.

• Pemeteran Induk Rangkaian Pengairan

Dalam skim pengairan serantau, unit VE15 pada saluran paip DN600-DN1400 menyediakan titik pemeteran induk untuk peruntukan air dan analisis kehilangan. Konsep sisipan membolehkan pemasangan pada saluran paip sedia ada dengan gangguan minimum kepada bekalan air.
