Mengapa Pengukur Aliran Pusaran Penyelesaian Pilihan untuk Pengukuran Gas dan Stim Ketepatan?

Dalam bidang khusus dinamik bendalir, Meter Alir Pusaran terserlah kerana prinsip "vortex precession" yang unik, menawarkan ketepatan yang tinggi dan nisbah turndown yang luas. Pengenalan kepada Siri SA80T-TP mewakili lonjakan ketara ke hadapan, melangkaui pengukuran isipadu mudah. Siri ini ialah versi pampasan suhu dan tekanan bagi SA80T standard, yang direka khusus untuk menangani kerumitan mengukur cecair boleh mampat seperti wap dan gas industri. Dengan menyepadukan berbilang elemen penderiaan ke dalam satu unit, ia memudahkan pemasangan sambil meningkatkan kebolehpercayaan data yang digunakan untuk kawalan proses dan peruntukan kos secara drastik.

Bagaimanakah Siri SA80T-TP Mencapai Pampasan Tekanan Unggul?

Cabaran utama dalam mengukur gas dan wap ialah kebolehmampatannya; ketumpatannya berubah dengan ketara dengan turun naik suhu dan tekanan. The Meter Aliran Pusaran Pampasan Tekanan menyelesaikannya dengan melakukan pengiraan masa nyata.

Adakah Reka Bentuk Penderia Bersepadu Lebih Berkesan Daripada Pemancar Luaran?

Berdasarkan penjana pusingan berkecekapan tinggi dan reka bentuk penderia yang sama seperti SA80T standard, SA80T-TP menyepadukan pengukuran suhu dan tekanan terbina dalam terus ke dalam badan aliran. Persediaan tradisional selalunya memerlukan pemancar tekanan berasingan dan RTD (Pengesan Suhu Rintangan) dipasang di hiliran, yang memperkenalkan potensi titik bocor dan kerumitan pendawaian tambahan. Pendekatan bersepadu Pengukur Aliran Pusaran memastikan suhu dan tekanan diukur pada titik yang tepat di mana kekerapan putaran dikesan, membawa kepada pengiraan ketumpatan masa nyata yang lebih tepat.

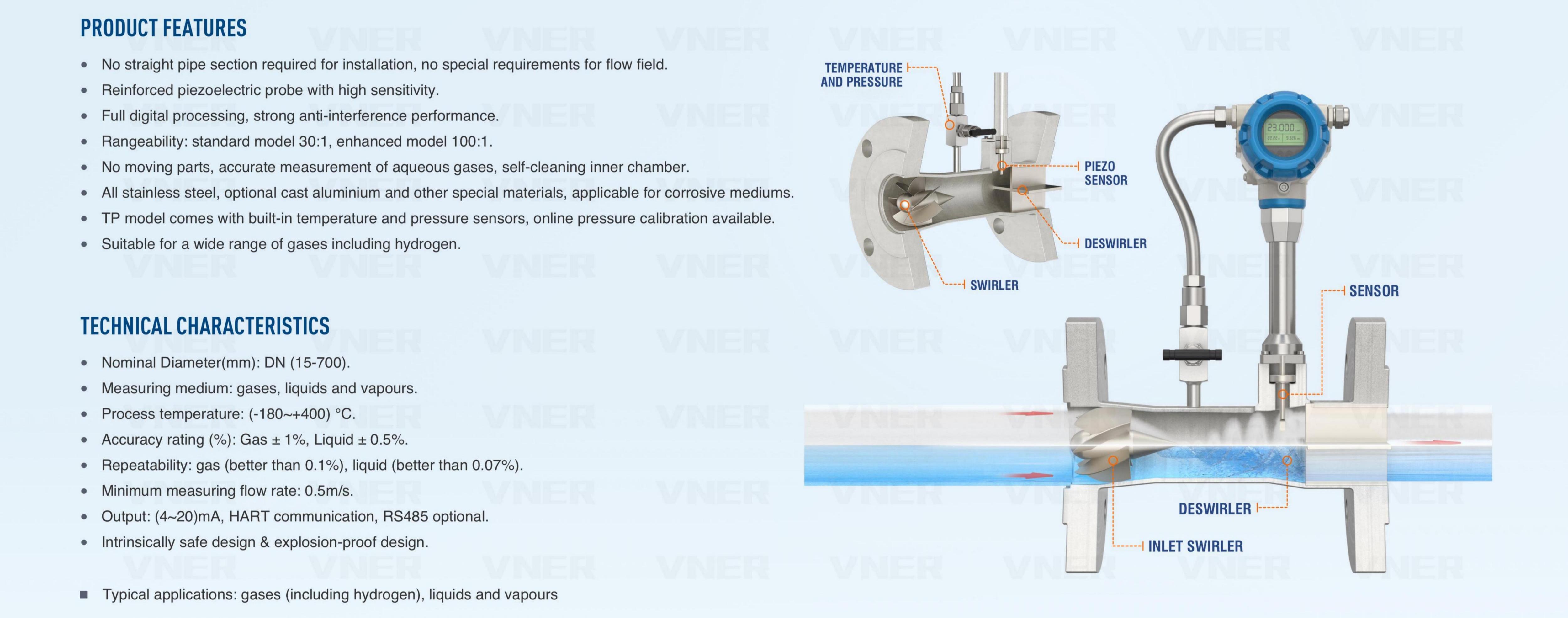

Apakah Spesifikasi Teknikal Utama Siri SA80T-TP?

Untuk memahami bagaimana ini Meter Alir Pusaran dibandingkan dengan pendahulunya, kita boleh melihat parameter fungsi teras dalam jadual berikut:

Mengapa Pengiraan Ketumpatan Masa Nyata Penting untuk Rangkaian Stim dan Gas?

Dalam pemeteran tenaga, mengukur "berapa banyak ruang yang digunakan oleh bendalir" (aliran volumetrik) selalunya kurang penting daripada "berapa banyak tenaga atau jisim yang sedang digerakkan." Di sinilah Meter Alir Pusaran dengan pampasan bersepadu menjadi sangat diperlukan.

Bagaimanakah Penukar Memproses Input Berbilang Pembolehubah?

Unit penukar SA80T-TP ialah "otak" sistem. Ia mengambil isyarat frekuensi daripada penderia pusaran dan menggabungkannya dengan data daripada penderia suhu dan tekanan dalaman. Menggunakan parameter media prakonfigurasi—seperti sifat stim tepu atau komposisi gas tertentu—peranti menggunakan korelasi termodinamik standard untuk mengira ketumpatan segera bendalir. Ini membolehkan Meter Alir Pusaran menyediakan aliran jisim dan keluaran aliran volum standard bersama aliran volumetrik operasi konvensional.

Bolehkah SA80T-TP Mengendalikan Kedua-dua Stim Tepu dan Super Panas?

Sistem wap terkenal sukar dipantau kerana stim boleh beralih antara keadaan tepu dan panas lampau bergantung pada prestasi dandang dan penebat paip. SA80T-TP Meter Alir Pusaran amat sesuai untuk persekitaran ini. Kerana ia sentiasa memantau kedua-dua suhu dan tekanan, ia boleh menentukan keadaan stim dan menggunakan jadual ketumpatan yang betul. Untuk stim tepu, di mana suhu dan tekanan dikaitkan, persediaan dwi-sensor menyediakan pemeriksaan redundansi yang memastikan ketepatan walaupun satu parameter turun naik secara tidak dijangka.

Apakah yang Menjadikan Meter Aliran Pusaran Ideal untuk Pemeteran Tenaga dan Peruntukan Kos?

Ketepatan dalam "Pemeteran Tenaga" adalah asas pengurusan kos perindustrian. Apabila kilang berkongsi dandang berpusat atau loji udara termampat, "Peruntukan Kos" yang tepat bergantung pada keupayaan meter alir untuk menormalkan data.

Bagaimanakah Aliran Volum Standard Meningkatkan Ketelusan Kos?

Rangkaian udara dan gas termampat sering mengalami penurunan tekanan sepanjang saluran paip yang panjang. Satu standard Meter Alir Pusaran tanpa pampasan akan melaporkan volum yang berbeza pada permulaan dan penghujung paip, walaupun tiada gas yang hilang. The SA80T-TP menukar semua bacaan kepada "Aliran Kelantangan Standard" (cth., Nm³/j atau SCFM), yang merujuk kepada tekanan dan suhu rujukan tetap. Ini memastikan bahawa setiap jabatan atau penyewa dibilkan berdasarkan kuantiti sebenar molekul gas yang digunakan, tanpa mengira turun naik tekanan tempatan.

Mengapakah Prinsip "Vortex Precession" Sememangnya Teguh?

Penjana pusaran di salur masuk Meter Alir Pusaran memaksa bendalir masuk ke dalam gerakan berputar. Apabila bendalir memasuki bahagian pengembangan, pusat pusaran melakukan pendahuluan giroskopik. Kekerapan presesi ini adalah berkadar terus dengan kadar aliran. Tidak seperti meter turbin, tidak ada bahagian bergerak yang boleh haus atau merampas. Tidak seperti plat orifis, tiada tepi tajam untuk dihakis. Ini menjadikan SA80T-TP penyelesaian penyelenggaraan rendah untuk stim berkelajuan tinggi dan gas industri "kotor" di mana penderia lain mungkin gagal.

Bagaimanakah Parameter Media yang Dikonfigurasikan Memastikan Kepelbagaian Aplikasi?

Fleksibiliti Siri SA80T-TP terletak pada enjin pampasan dipacu perisiannya, yang boleh disesuaikan dengan cecair khusus dalam paip.

Apakah Korelasi Termodinamik yang Digunakan untuk Ketepatan?

Peranti ini menggunakan formula standard industri untuk memastikan tahap ketepatan tertinggi. Sama ada jadual IAPWS-IF97 untuk air dan wap atau piawaian AGA/SGERG untuk gas asli, Meter Alir Pusaran melakukan pengiraan kompleks ini secara dalaman. Pengguna hanya mengkonfigurasi parameter media semasa pentauliahan, dan meter mengendalikan selebihnya, kekal dalam had yang ditentukur bagi penderia yang dipasang dan keadaan proses sebenar.

Bolehkah SA80T-TP Disepadukan ke dalam Sistem Kawalan Proses Moden?

Di kilang pintar moden, Swirl Flowmeter bertindak sebagai hab data. Kerana ia mengeluarkan aliran jisim, suhu dan tekanan, ia boleh menyediakan tiga set data melalui antara muka digital tunggal (seperti isyarat HART, Modbus atau 4-20mA). Output berbilang pembolehubah ini penting untuk gelung "Kawalan Proses" yang canggih. Sebagai contoh, dalam reaktor kimia di mana jisim gas tertentu diperlukan untuk tindak balas, SA80T-TP menyediakan nilai aliran jisim langsung, menghapuskan keperluan untuk PLC melakukan pengiraan pampasan luaran, dengan itu mengurangkan kependaman sistem dan kemungkinan ralat pengaturcaraan.

Adakah SA80T-TP Memudahkan Pemasangan di Ruang Terhad?

Ruang selalunya berada pada tahap premium dalam manifold industri dan peralatan yang dipasang pada gelincir. Reka bentuk SA80T-TP Swirl Flowmeter menangani kekangan fizikal ini secara langsung.

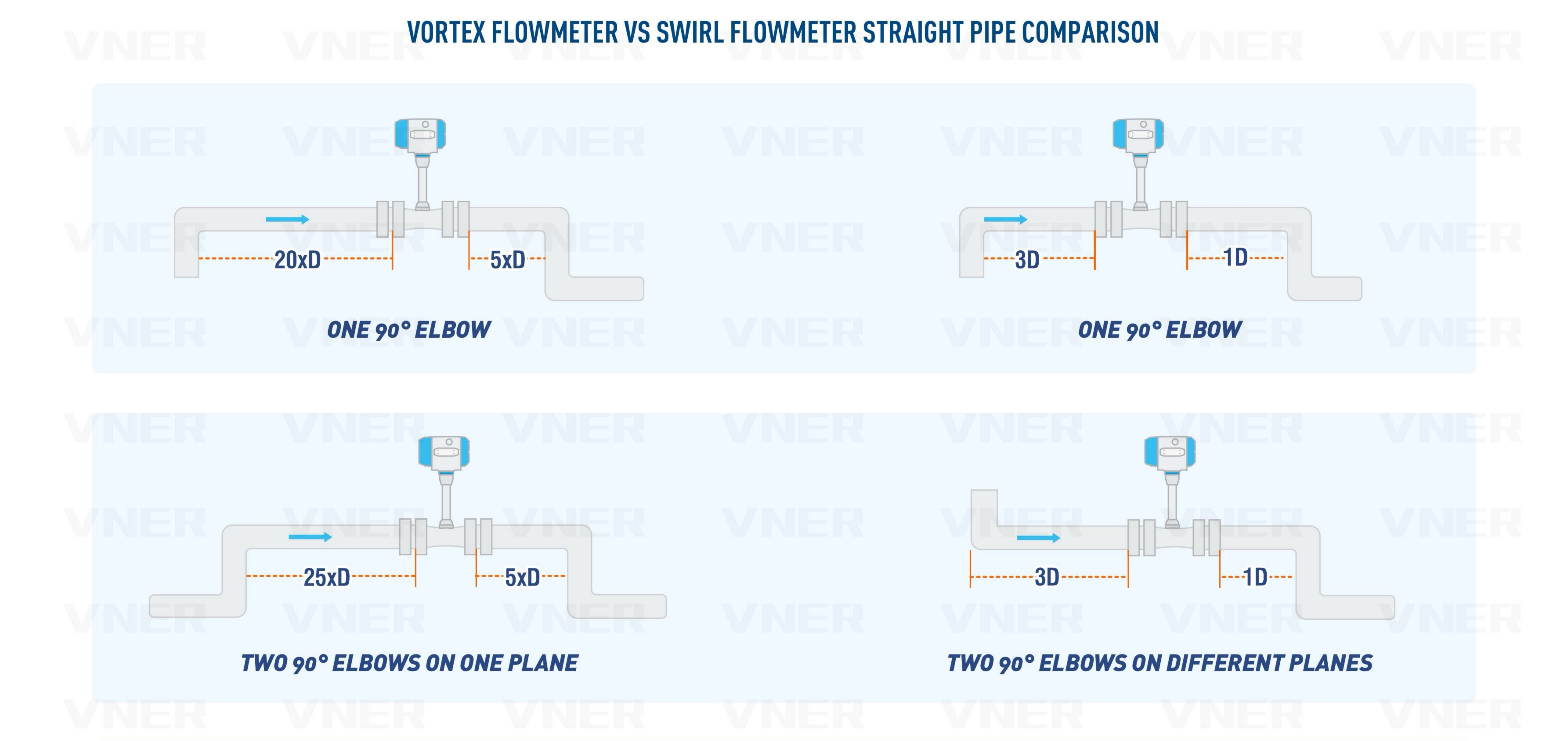

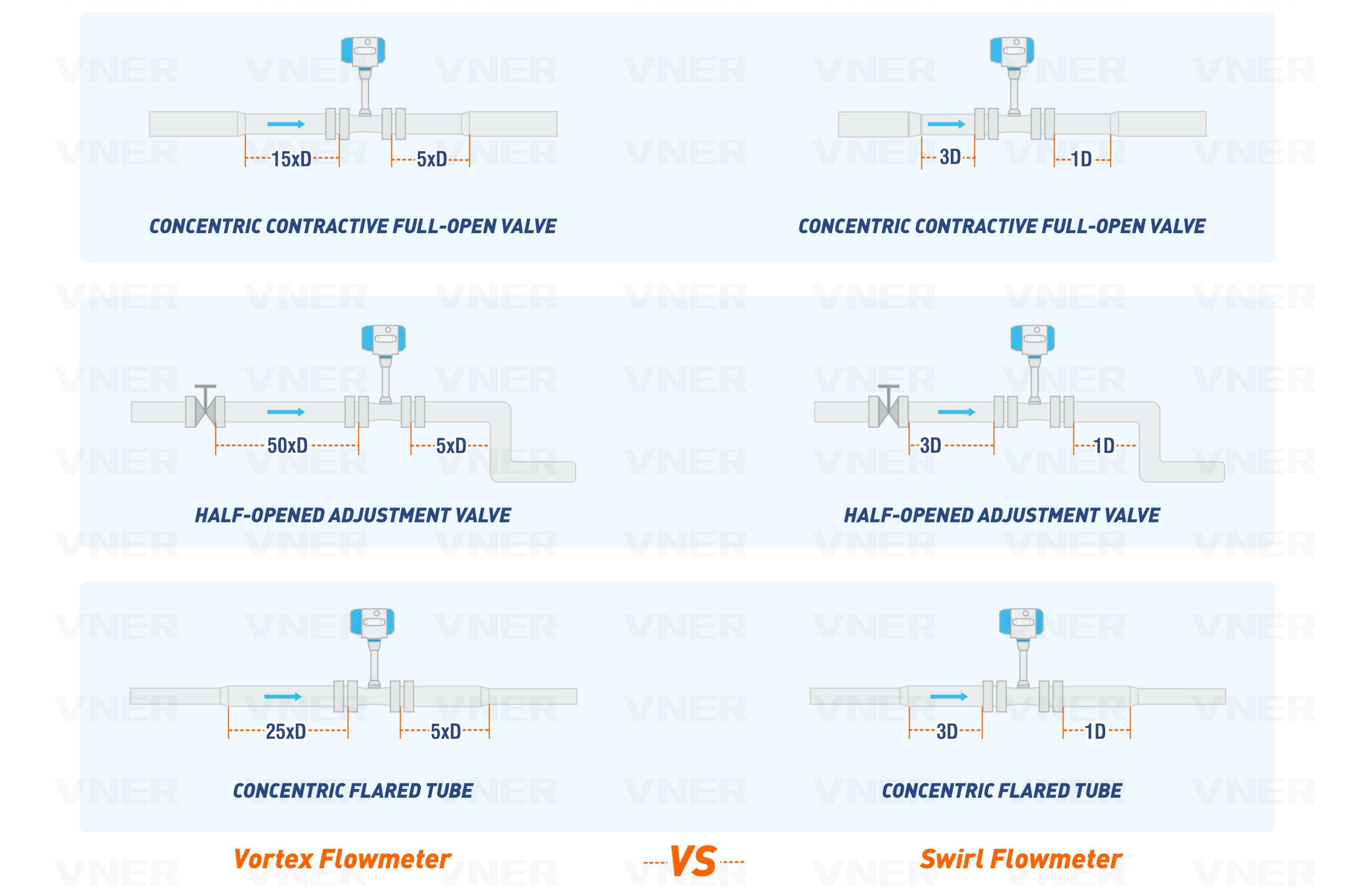

Adakah Keperluan untuk Larian Paip Lurus Dikurangkan?

Berbanding dengan meter aliran pusaran standard, Meter Alir Pusaran secara amnya kurang sensitif terhadap gangguan aliran hulu kerana penjana pusaran dengan berkesan "memprofilkan semula" halaju bendalir apabila ia memasuki meter. Apabila anda menggabungkan ini dengan penderia suhu dan tekanan bersepadu, "jejak" titik pengukuran berkurangan secara drastik. Tidak ada keperluan untuk bahagian paip lurus tambahan untuk menampung tekanan atau paip suhu yang berasingan, menjadikan SA80T-TP pilihan terbaik untuk memasang semula ke saluran udara termampat atau saluran wap sedia ada di mana ruang terhad.

Bagaimanakah Pampasan Terbina Dalam Mengurangkan Jumlah Kos Pemilikan?

Manakala harga belian awal a Meter Aliran Pusaran Pampasan Tekanan mungkin lebih tinggi daripada meter isipadu asas, "Jumlah Kos Pemilikan" selalunya lebih rendah. Dengan menghapuskan keperluan untuk penderia berasingan, perkakasan pelekap khusus, dan kabel tambahan, jumlah kos pemasangan dikurangkan. Tambahan pula, peningkatan ketepatan dalam baki tenaga dan peruntukan kos menghalang kerugian "tidak kelihatan" dalam rangkaian wap dan gas, memberikan pulangan pelaburan yang cepat melalui kecekapan yang dipertingkatkan.
