Panduan Pengukur Aliran Vortex: Pampasan Tekanan & Suhu

Meter aliran vorteks mengukur aliran isipadu dengan mengesan kekerapan vorteks yang dikeluarkan oleh badan tebing yang diletakkan dalam aliran aliran — prinsip yang dikenali sebagai kesan von Kármán. Untuk aplikasi yang melibatkan stim, gas termampat atau sebarang bendalir yang ketumpatannya berubah dengan ketara dengan keadaan operasi, meter aliran pusaran stdanard tidak mencukupi dengan sendirinya. Pampasan tekanan dan varian pampasan suhu menyepadukan penderia tambahan terus ke dalam badan meter untuk mengira aliran jisim atau aliran isipadu yang diperbetulkan dalam masa nyata, menghapuskan keperluan untuk pengiraan instrumentasi luaran dan pembetulan manual. Memilih konfigurasi yang betul bergantung pada jenis bendalir anda, ketepatan yang diperlukan, dan sama ada tekanan, suhu atau kedua-duanya berbeza semasa operasi biasa.

Cara Meter Aliran Vortex Berfungsi

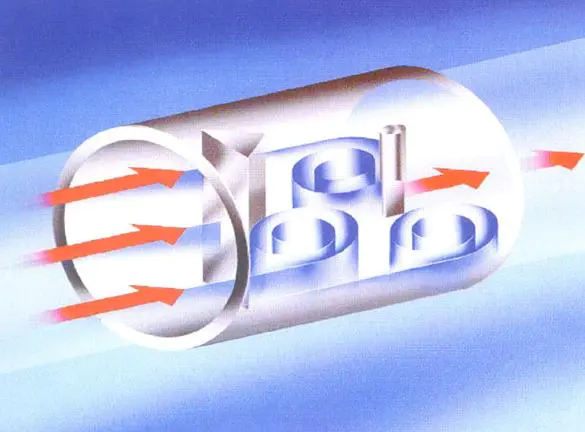

Prinsip operasi a meter aliran pusaran adalah berdasarkan fenomena dinamik bendalir yang mantap. Apabila bendalir mengalir melepasi halangan yang tidak diselaraskan - dipanggil bluff body atau shedder bar - vorteks berselang-seli dijana pada setiap sisi badan dalam corak biasa yang berulang. Corak ini dipanggil jalan vorteks von Kármán.

Kekerapan di mana vorteks ini ditumpahkan adalah berkadar terus dengan halaju bendalir, dinyatakan oleh hubungan Strouhal:

f = St × V / d

di mana f ialah kekerapan penumpahan pusaran, St ialah nombor Strouhal tanpa dimensi (biasanya 0.17–0.21 untuk kebanyakan reka bentuk badan bluff), V ialah halaju bendalir, dan d ialah lebar badan tebing. Oleh kerana nombor Strouhal kekal hampir malar merentasi julat nombor Reynolds yang luas, frekuensi pusaran berfungsi sebagai penunjuk halaju aliran yang boleh dipercayai dan linear.

Kaedah Pengesanan

Pusaran menghasilkan turun naik tekanan berayun yang dikesan oleh salah satu daripada beberapa teknologi penderiaan yang tertanam dalam atau berhampiran badan tebing:

• Penderia piezoelektrik : Jenis yang paling biasa. Hablur piezoelektrik menghasilkan isyarat voltan kecil sebagai tindak balas kepada daya ayunan dari setiap pusaran. Penderia ini tidak mempunyai bahagian yang bergerak dan sangat dipercayai dalam perkhidmatan wap dan gas.
• Penderia kapasitansi : Mengesan perbezaan tekanan yang dicipta oleh vorteks menggunakan diafragma fleksibel. Kurang terdedah kepada gangguan getaran daripada beberapa reka bentuk piezoelektrik.
• Penderia ultrasonik : Sesetengah reka bentuk lanjutan menggunakan pancaran ultrasonik yang diarahkan merentasi lubang paip untuk mengesan turun naik halaju yang disebabkan oleh pusaran, membolehkan pengukuran tidak mengganggu.

Tanpa mengira kaedah pengesanan, keluaran meter alir pusaran asas ialah a isyarat nadi frekuensi berkadar dengan kadar aliran isipadu . Menukar ini kepada aliran jisim atau aliran volumetrik piawai memerlukan pengetahuan tentang ketumpatan bendalir — di mana varian pampasan menjadi penting.

Mengapa Pampasan Diperlukan untuk Pengukuran Aliran Tepat

Output nadi meter aliran pusaran mencerminkan aliran isipadu sebenar pada keadaan operasi — isipadu sebenar yang melalui meter pada masa itu. Untuk kebanyakan aplikasi cecair yang ketumpatannya agak stabil, ini sudah memadai. Tetapi untuk gas, wap, dan cecair superkritikal , hubungan antara aliran isipadu dan aliran jisim adalah sangat sensitif kepada kedua-dua tekanan dan suhu.

Pertimbangkan stim tepu pada dua tekanan berbeza:

• Pada 5 bar (mutlak) , stim tepu mempunyai ketumpatan lebih kurang 2.67 kg/m³
• Pada 10 bar (mutlak) , ketumpatan wap tepu meningkat kepada kira-kira 5.16 kg/m³

Bacaan aliran isipadu yang sama pada kedua-dua keadaan ini mewakili hampir dua kali ganda aliran jisim pada 10 bar berbanding 5 bar. Tanpa mengambil kira perbezaan ketumpatan ini, pengebilan tenaga stim atau sistem kawalan proses berdasarkan output volumetrik semata-mata akan membawa ralat melebihi 30–50% di bawah keadaan tekanan berubah-ubah. Pampasan secara langsung menangani perkara ini dengan memasukkan data tekanan dan/atau suhu masa nyata ke dalam komputer aliran untuk mengira nilai yang diperbetulkan secara berterusan.

Meter Aliran Vortex Pampasan Tekanan

A meter aliran pusaran pampasan tekanan menyepadukan pemancar tekanan — biasanya penderia tekanan jenis piezoresistif atau kapasitans — ke dalam badan meter bersama elemen pengesan vorteks. Komputer aliran dalaman menggunakan bacaan tekanan langsung bersama frekuensi vorteks yang diukur untuk mengira ketumpatan bendalir daripada jadual sifat pra-muat, kemudian memperoleh aliran jisim atau aliran isipadu yang diperbetulkan dalam masa nyata.

Apabila Pampasan Tekanan Sahaja Cukup

Pampasan tekanan adalah sesuai — dan mencukupi — apabila suhu bendalir sama ada malar atau boleh diandaikan malar dalam toleransi yang boleh diterima. Senario yang paling biasa ialah perkhidmatan wap tepu : kerana wap tepu wujud pada suhu tetap untuk sebarang tekanan, mengukur tekanan sahaja mentakrifkan sepenuhnya keadaan termodinamik bendalir. Tiada pengukuran suhu berasingan diperlukan untuk menentukan ketumpatan.

Aplikasi tambahan yang sesuai termasuk:

• Sistem udara termampat di mana suhu bekalan agak stabil tetapi tekanan talian berbeza dengan kitaran pemampat
• Pengagihan nitrogen atau gas lengai pada suhu hampir ambien dengan tekanan pengepala berubah-ubah
• Pengukuran gas asli di mana variasi suhu adalah sederhana (dalam ±10°C daripada nilai rujukan)

Spesifikasi Biasa

Kebanyakan meter aliran pusaran pampasan tekanan di pasaran mempunyai penderia tekanan bersepadu yang dinilai 0–4 MPa atau 0–10 MPa , dengan ketepatan pengukuran tekanan lazimnya ±0.5% FS . Ketidakpastian pengukuran aliran gabungan selepas pampasan biasanya dalam julat ±1.0–1.5% bacaan untuk wap dan gas, berbanding ±0.5–1.0% untuk unsur vorteks sahaja yang mengukur aliran isipadu dalam cecair.

Meter Alir Vortex Pampasan Suhu

A meter aliran pusaran pampasan suhu menyepadukan pengesan suhu rintangan (RTD) — paling biasa a Sensor kelas A Pt100 atau Pt1000 — ke dalam meter atau pemasangan pendamping hulu/hiliran segeranya. Isyarat suhu menyuap komputer aliran dalaman yang sama, yang menggunakan data sifat bendalir untuk memperoleh ketumpatan dan mengira jisim atau aliran diperbetulkan.

Apabila Pampasan Suhu Sahaja Digunakan

Pampasan suhu sahaja adalah kurang biasa berbanding pampasan tekanan sahaja atau gabungan, tetapi mempunyai aplikasi yang sah:

• Aliran cecair pada tekanan malar tetapi suhu berubah : Litar air panas, sistem minyak terma dan gelung air penyejuk di mana tekanan paip dikawal tetapi suhu berbeza mengikut beban proses
• Aliran gas pada tekanan bekalan stabil yang diketahui : Apabila pengatur tekanan menahan tekanan hulu dengan ketat tetapi suhu ambien atau proses berbeza mengikut musim atau setiap hari
• Pemindahan jagaan gas pada tekanan terkawal : Di mana tekanan ditetapkan oleh kontrak atau peraturan dan hanya suhu memerlukan pemantauan aktif

Penempatan RTD dan Masa Tindak Balas

RTD biasanya dipasang dalam kedudukan termowell 3–5 diameter paip di hilir badan meter vorteks untuk mengelakkan gangguan profil aliran pada titik pengukuran. Reka bentuk Thermowell penting: termowell berdinding berat meningkatkan ketinggalan terma, yang boleh menyebabkan ralat sementara semasa perubahan suhu yang cepat. Untuk proses dengan perubahan suhu yang cepat, a termowell hujung terkurang atau tindak balas pantas dengan masa tindak balas di bawah 5 saat adalah disyorkan.

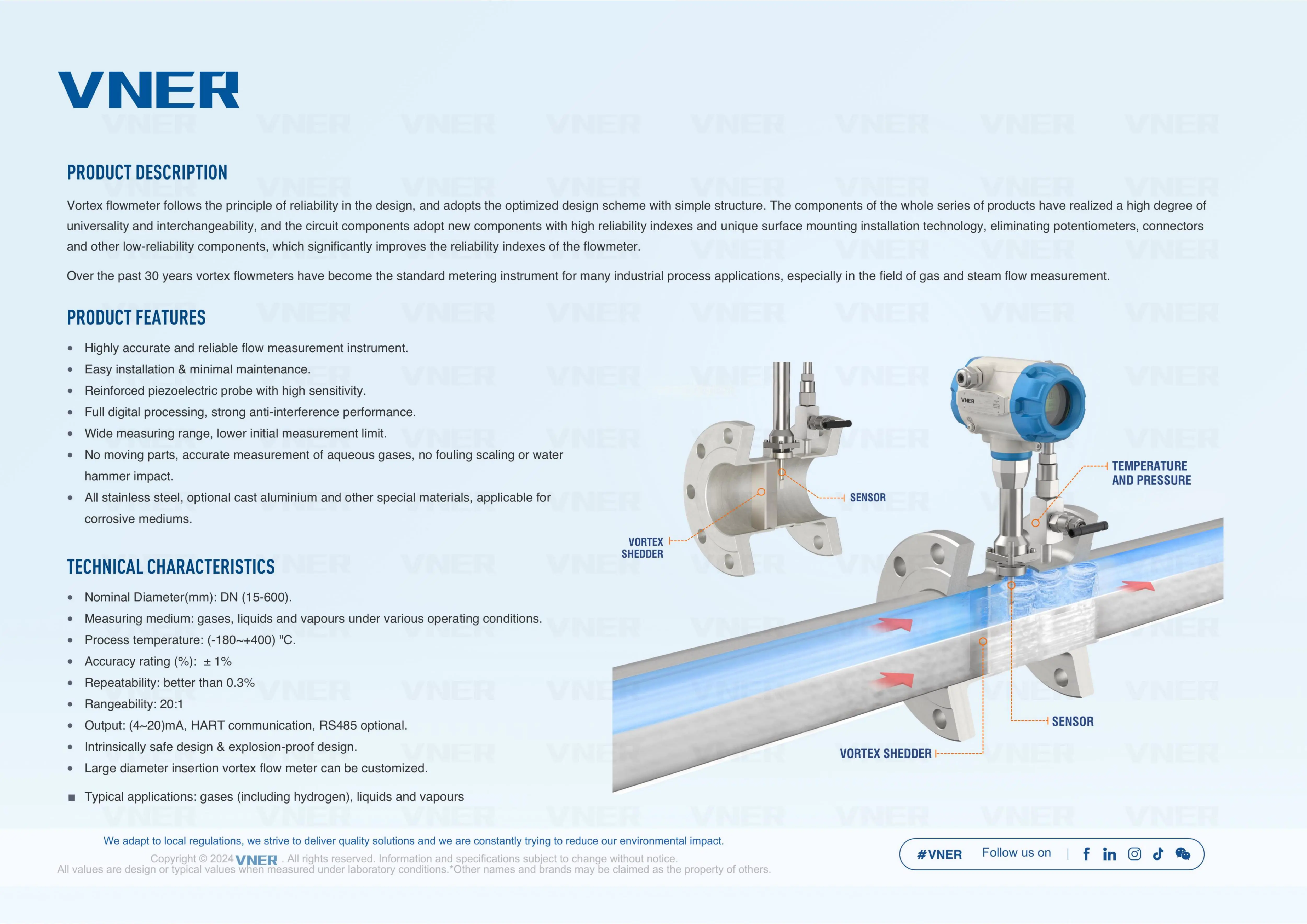

Gabungan Tekanan dan Pampasan Suhu Vortex Flowmeter

Varian yang paling berkebolehan dan dinyatakan secara meluas menyepadukan kedua-dua penderia tekanan dan suhu ke dalam pemasangan satu meter. Dengan akses kepada kedua-dua pembolehubah secara serentak, komputer aliran dalaman boleh menggunakan persamaan penuh keadaan untuk bendalir — menghasilkan pengiraan aliran jisim sebenar tanpa sebarang andaian tentang keadaan operasi .

Konfigurasi ini wajib untuk:

• Wap panas lampau : Tidak seperti stim tepu, wap panas lampau wujud pada suhu di atas lengkung tepu untuk sebarang tekanan tertentu. Kedua-dua tekanan dan suhu adalah pembolehubah bebas dan mesti kedua-duanya diukur untuk menentukan ketumpatan daripada jadual stim.
• Pemindahan jagaan gas asli : AGA (American Gas Association) dan piawaian ISO untuk pengukuran gas asli memerlukan pembetulan kepada keadaan asas menggunakan kedua-dua tekanan dan suhu
• Gas proses berubah-ubah : Aliran gas bercampur, biogas, atau proses di luar gas di mana komposisi dan keadaan operasi kedua-duanya berubah-ubah
• Pemeteran tenaga wap untuk pengebilan atau peruntukan : Di mana output BTU atau kJ mesti dikira dengan tepat merentasi keadaan beban yang berubah-ubah

Pengeluar seperti Yokogawa (siri YEWFLO digital), Endress Hauser (Prowirl F 200) dan Emerson (Rosemount 8800D MultiVariable) menawarkan meter alir vorteks multivariable bersepadu sepenuhnya yang mengukur kekerapan, tekanan dan suhu pusaran dalam satu sambungan proses, mengeluarkan aliran jisim secara langsung melalui HART, protokol FOUNDATION Fieldbus, atau Modbus Fieldbus.

Perbandingan: Standard vs Compensated Vortex Flowmeters

Keperluan Pemasangan yang Mempengaruhi Ketepatan

Tanpa mengira konfigurasi pampasan, meter aliran vorteks sensitif terhadap herotan profil aliran yang disebabkan oleh geometri paip huluan. Memenuhi keperluan larian lurus tidak boleh dirunding untuk mencapai ketepatan yang dinilai.

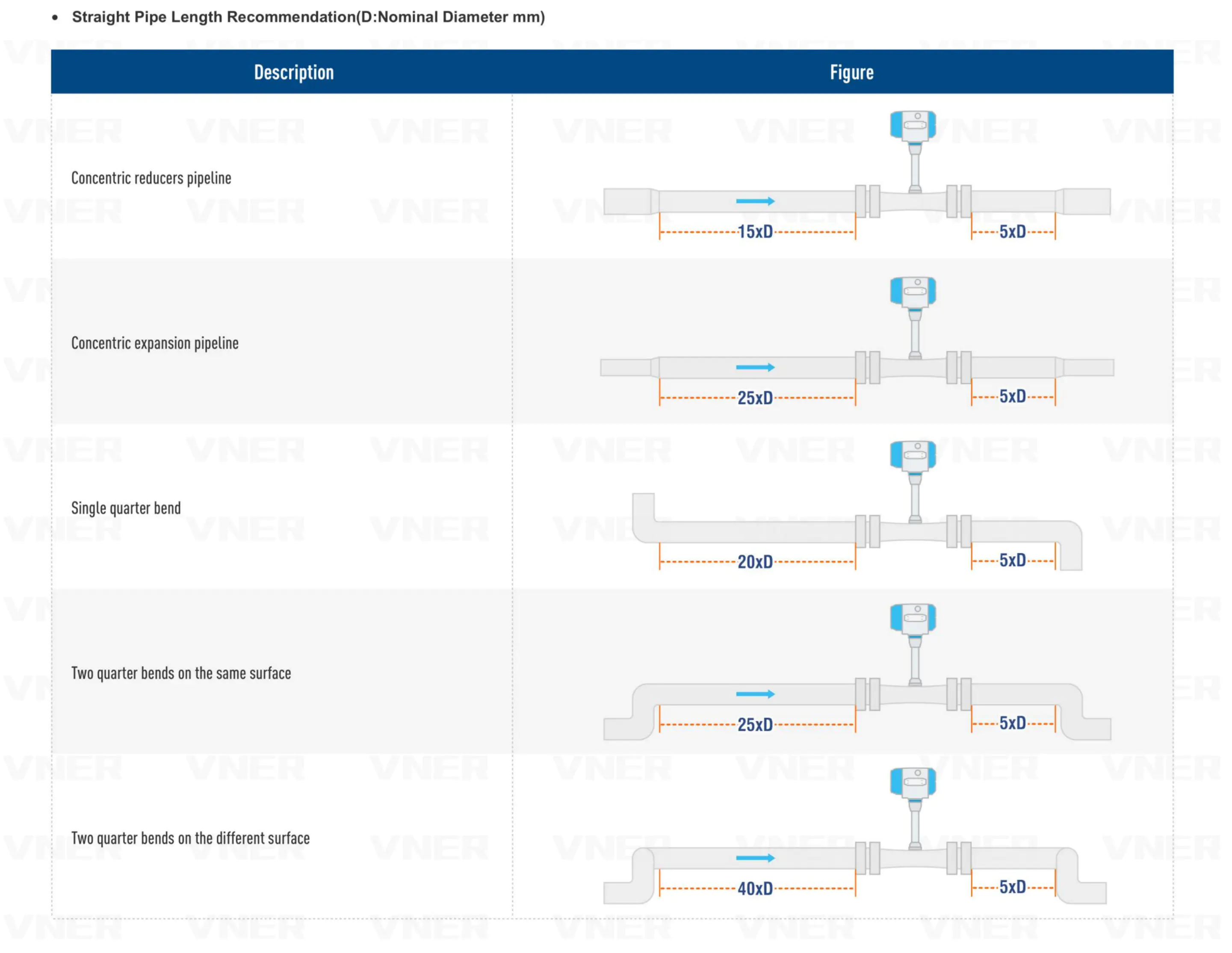

Keperluan Paip Lurus Hulu dan Hilir

Keperluan larian lurus berikut digunakan untuk kebanyakan meter aliran vorteks di bawah keadaan pemasangan standard. Keperluan sebenar berbeza mengikut reka bentuk pengilang dan meter:

Sensitiviti Getaran dan Denyutan

Meter aliran vorteks sememangnya mudah terdedah kepada getaran mekanikal kerana penderianya mengesan daya berayun. Getaran saluran paip pada frekuensi yang hampir dengan kekerapan penumpahan pusaran boleh menyebabkan nadi palsu, isyarat putus, atau bacaan tidak menentu . Kebanyakan pemproses isyarat digital moden termasuk penapisan adaptif untuk membezakan antara isyarat vorteks dan bunyi getaran, tetapi persekitaran getaran yang teruk — berhampiran pemampat, pam atau turbin stim — harus dinilai dengan teliti. Memasang meter pada kepingan gelendong yang diasingkan getaran atau menempatkannya lebih jauh daripada sumber getaran adalah strategi pemulihan yang praktikal.

Julat Aliran dan Pertimbangan Aliran Minimum

Setiap meter aliran vorteks mempunyai halaju aliran minimum yang boleh diukur - biasanya 0.5–1.0 m/s untuk cecair and 3–5 m/s untuk gas dan wap — di bawahnya penumpahan pusaran menjadi tidak teratur dan isyarat tidak boleh dipercayai. Ambang yang lebih rendah ini sering dipanggil halaju potong atau aliran minimum yang boleh dikesan. Di bawah titik ini, meter mengeluarkan sifar tanpa mengira aliran sebenar, yang mesti diambil kira dalam aplikasi dengan keperluan turndown yang luas.

Nisbah turndown praktikal untuk kebanyakan meter vorteks ialah 10:1 hingga 20:1 , berbanding 100:1 atau lebih untuk Coriolis atau meter aliran magnetik. Untuk sistem stim yang kerap beroperasi pada beban rendah — contohnya, semasa permulaan loji atau semalaman — had ini boleh menyebabkan jurang pemeteran yang ketara melainkan meter bersaiz konservatif untuk aliran maksimum yang dijangkakan berbanding purata.

Peraturan saiz yang berguna: pilih saiz meter di mana halaju aliran operasi biasa jatuh antara 3 dan 15 m/s untuk gas/wap dan antara 1 dan 7 m/s untuk cecair. Ini memastikan titik operasi kekal dalam julat linear sambil meninggalkan ruang kepala untuk lonjakan aliran.

Memilih Konfigurasi Vortex Flowmeter yang Tepat

Gunakan kriteria keputusan berikut untuk mengenal pasti varian meter alir pusaran yang sesuai untuk aplikasi anda:

1. Kenal pasti fasa bendalir dan kebolehubahan anda : Cecair pada keadaan stabil → pusaran piawai. Stim atau gas tepu dengan tekanan berubah → pampasan tekanan. Stim panas lampau, gas asli atau sebarang gas dengan kedua-dua perubahan tekanan dan suhu → gabungan pampasan P T.
2. Tentukan sama ada aliran jisim atau aliran isipadu diperlukan : Pengebilan tenaga, pemindahan jagaan dan kawalan pembakaran biasanya memerlukan aliran jisim. Pengisian tangki atau pengumpulan proses mungkin hanya memerlukan aliran volumetrik, dalam hal ini, meter pampasan piawai atau tunggal mungkin mencukupi.
3. Semak nombor Reynolds pada aliran minimum : Meter vorteks memerlukan bilangan Reynolds minimum lebih kurang Re = 20,000 untuk penumpahan yang boleh dipercayai. Untuk cecair likat atau keadaan aliran sangat rendah, ambang ini mungkin tidak dapat dicapai dan teknologi alternatif harus dipertimbangkan.
4. Menilai persekitaran pemasangan : Getaran tinggi, aliran berdenyut, atau larian lurus yang tidak mencukupi mungkin memerlukan teknologi meter yang berbeza atau pengubahsuaian paip yang ketara sebelum pemeteran pusaran berdaya maju.
5. Menilai keperluan komunikasi dan integrasi : Meter pusaran pampasan mengeluarkan pembolehubah proses berbilang. Sahkan bahawa sistem kawalan atau infrastruktur pemerolehan data menyokong protokol keluaran meter — HART, Profibus atau FOUNDATION Fieldbus — sebelum menentukan unit berbilang pembolehubah.

Bagi kebanyakan aplikasi pemeteran tenaga wap — yang mewakili kes penggunaan tunggal terbesar untuk meter alir pusaran pampasan — gabungan unit pampasan tekanan dan suhu ialah spesifikasi yang betul. Kos marginal berbanding model tekanan sahaja adalah sederhana, manakala peningkatan ketepatan untuk perkhidmatan wap panas lampau adalah besar dan selalunya diperlukan oleh piawaian pengurusan tenaga tapak seperti ISO 50001.
