Sembilan Kesilapan Pemasangan Tersembunyi Yang Menggugat Ketepatan Aliran

Pernahkah Anda Menghadapi Bacaan Tidak Tepat, Penyelenggaraan Sukar atau Kegagalan Lengkap Semasa Pemasangan Flowmeter?

Dalam kebanyakan kes, masalahnya bukan terletak pada instrumen itu sendiri-tetapi pada butiran pemasangan yang sering diabaikan.
Saluran paip lurus yang tidak mencukupi untuk meter alir elektromagnet, penapis yang diletakkan dengan tidak betul untuk meter kawasan berubah-ubah, atau paip tekanan yang dipasang ke bawah pada meter alir baji--semua kesilapan kecil ini boleh menyebabkan kerosakan sistem yang ketara.
Artikel ini meringkaskan sembilan daripada isu pemasangan di tapak yang paling biasa ditemui dalam aplikasi meter alir, membantu anda mengelakkan perangkap ini terus dari sumbernya.

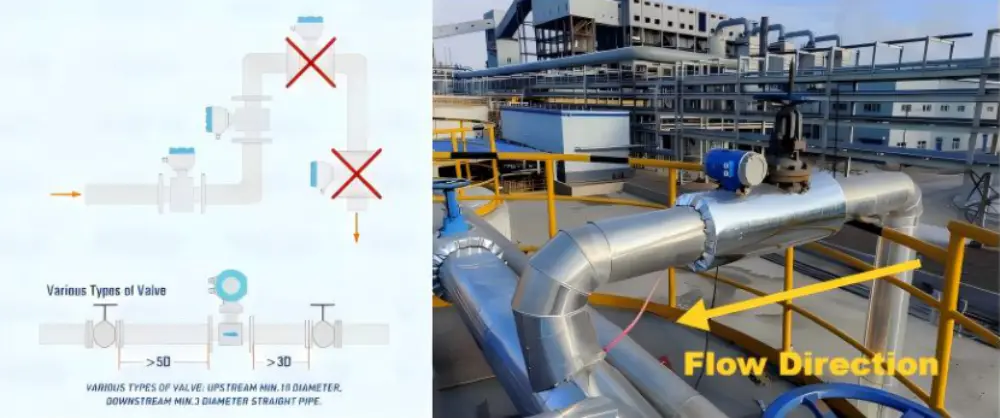

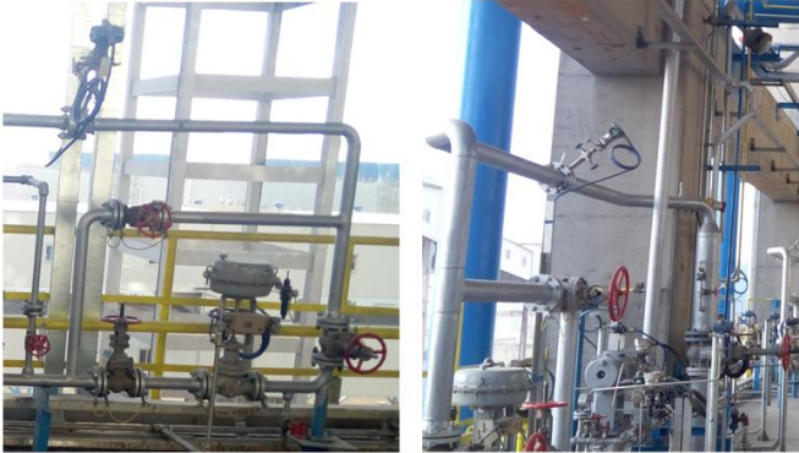

01. Kedudukan Pemasangan Tidak Betul atau Panjang Paip Lurus Tidak Mencukupi (Meter Aliran Elektromagnet)

• Untuk memastikan pengukuran yang tepat, meter alir mesti sentiasa beroperasi di bawah keadaan paip penuh.

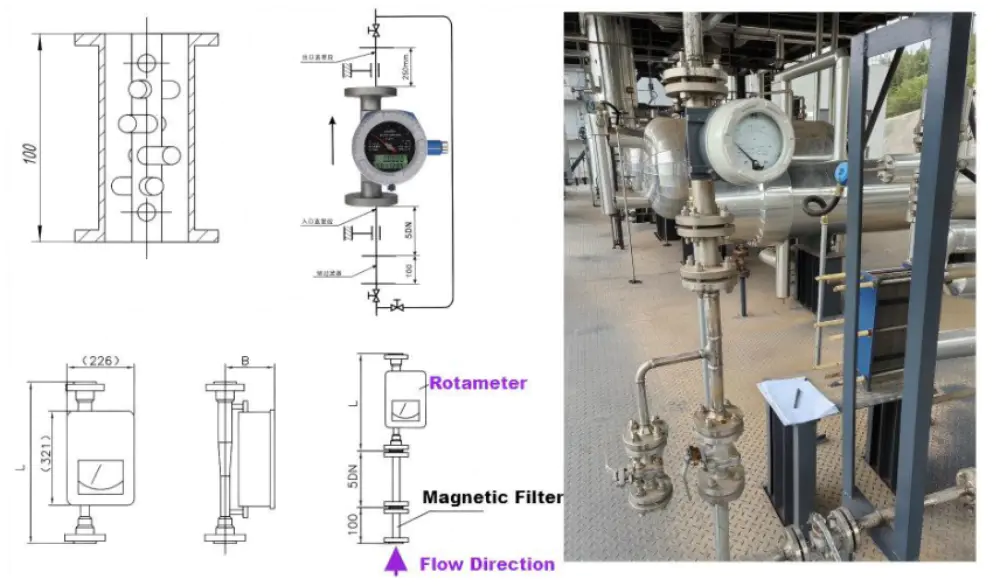

02. Pemasangan Penapis Magnetik yang Salah (Pengukur Aliran Kawasan Boleh Ubah)

• Larian lurus masuk hendaklah diukur di hilir penapis magnet, bukan sebelum itu.

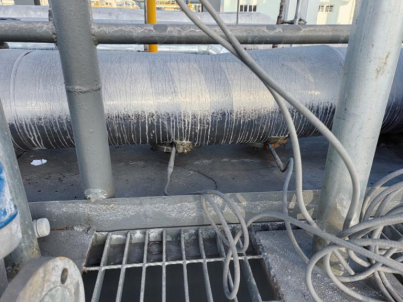

03. Pemasangan Pengukur Aliran Baji yang Salah

• Memasang bebibir pengetuk tekanan menghadap ke bawah atau terlalu dekat dengan platform tidak meninggalkan ruang untuk penyelenggaraan dan menyebabkan pembentukan sedimen dalam port tekanan, yang membawa kepada ralat pengukuran. Sentiasa pastikan orientasi yang betul dan pelepasan penyelenggaraan.

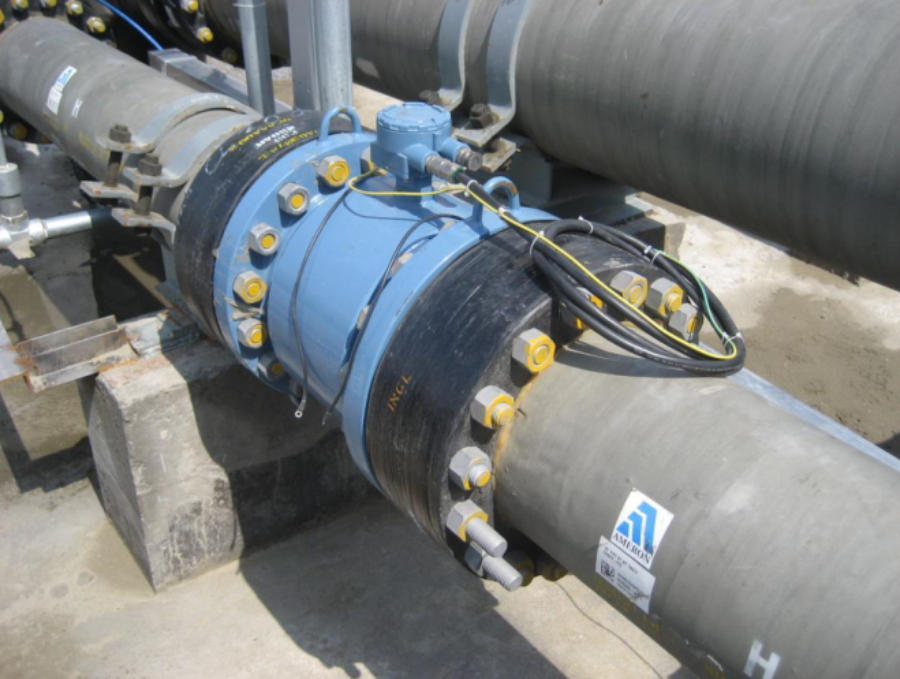

04. Gelang Pembumian Diperlukan untuk Talian Paip Bukan Logam (meter Aliran Elektromagnet)

• Meter aliran elektromagnet mesti dibumikan dengan betul.
• Untuk saluran paip logam, elektrod pembumian dalaman boleh digunakan.
• Untuk paip logam bukan logam atau bergaris, gelang pembumian diperlukan untuk memastikan rujukan isyarat yang stabil.

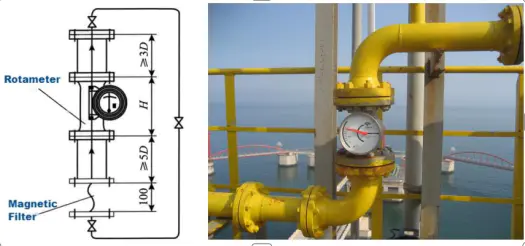

05. Keperluan Larian Lurus Hulu dan Hilir (Pengukur Aliran Kawasan Boleh Ubah)

• Paip masuk dan keluar hendaklah sepadan dengan saiz lubang meter.
• Jika ruang pemasangan membenarkan, kekalkan sekurang-kurangnya 5D hulu dan hiliran panjang paip lurus 3D.
• Nota: Sesetengah pengeluar mungkin tidak menuntut keperluan jangka lurus. tetapi panjang yang mencukupi masih disyorkan untuk
  ketepatan yang optimum.

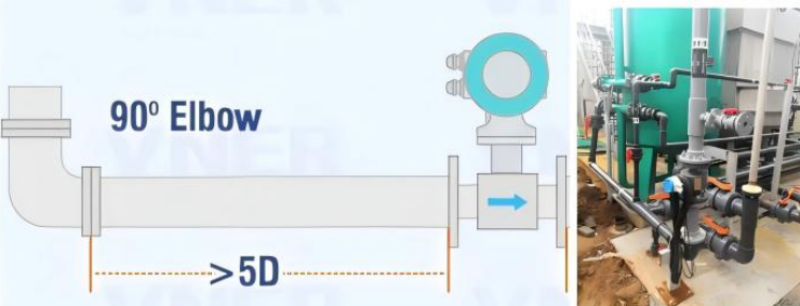

06. Keperluan Larian Lurus Hulu dan Hilir (Meter Aliran Elektromagnet)

• Elakkan memasang meter alir berhampiran elemen yang mengganggu aliran seperti injap, siku atau garisan pintasan.
• Apabila boleh, pastikan sekurang-kurangnya 10D huluan dan 5D hiliran larian lurus ("peraturan 10D-5D").
• Sekurang-kurangnya, kekalkan 5D huluan dan 3D hiliran untuk mencapai bacaan yang stabil dan tepat.

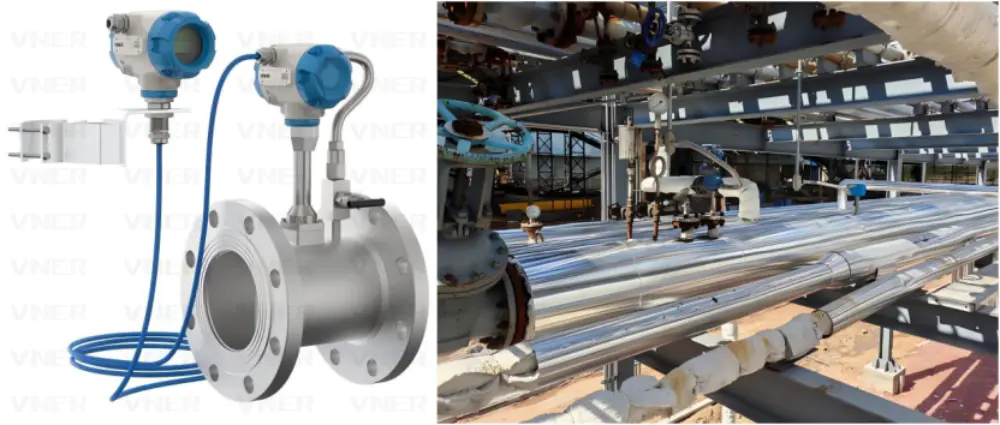

07. Meter Aliran Vortex Jenis Jauh Disyorkan untuk Pengukuran Stim

• Untuk pengukuran stim dan pemasangan rak paip, meter alir vorteks jenis terpencil (split-type) adalah disyorkan. Konfigurasi ini membenarkan bacaan jauh dan persediaan parameter, menjauhkan pemancar daripada zon suhu tinggi (>250 °C) dan menjadikannya sesuai untuk lokasi tinggi atau tidak boleh diakses.
• Kabel jauh mestilah kabel terlindung dua teras, dibekalkan oleh pengilang, dengan panjang standard 5 m (boleh disesuaikan sehingga 20 m).

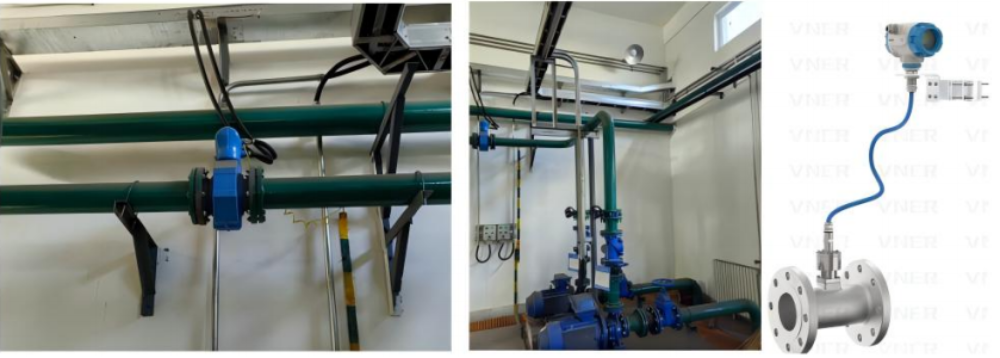

08. Gunakan Instrumen Jenis Jauh untuk Pemasangan Sukar Jangkau

• Untuk pemasangan yang terletak pada ketinggian, dalam parit, atau di sepanjang rak paip, di mana pemerhatian atau pelarasan di tapak sukar, instrumen jenis jauh amat disyorkan untuk operasi yang lebih selamat dan mudah.

09. Kedudukan Pemasangan Pemancar Tekanan Berbeza (Orifis Flowmeter)

• Bergantung pada susun atur pemasangan, pemancar tekanan pembezaan harus dipasang pada aras tanah atau pada platform yang boleh diakses untuk penentukuran dan penyelenggaraan yang lebih mudah.

• Sembilan contoh ini menyerlahkan ralat pemasangan yang paling biasa ditemui dalam aplikasi pengukuran aliran. Dengan memahami dan menangani butiran ini semasa persediaan, anda boleh meningkatkan kebolehpercayaan, mengurangkan masa henti dan memastikan ketepatan pengukuran jangka panjang.
