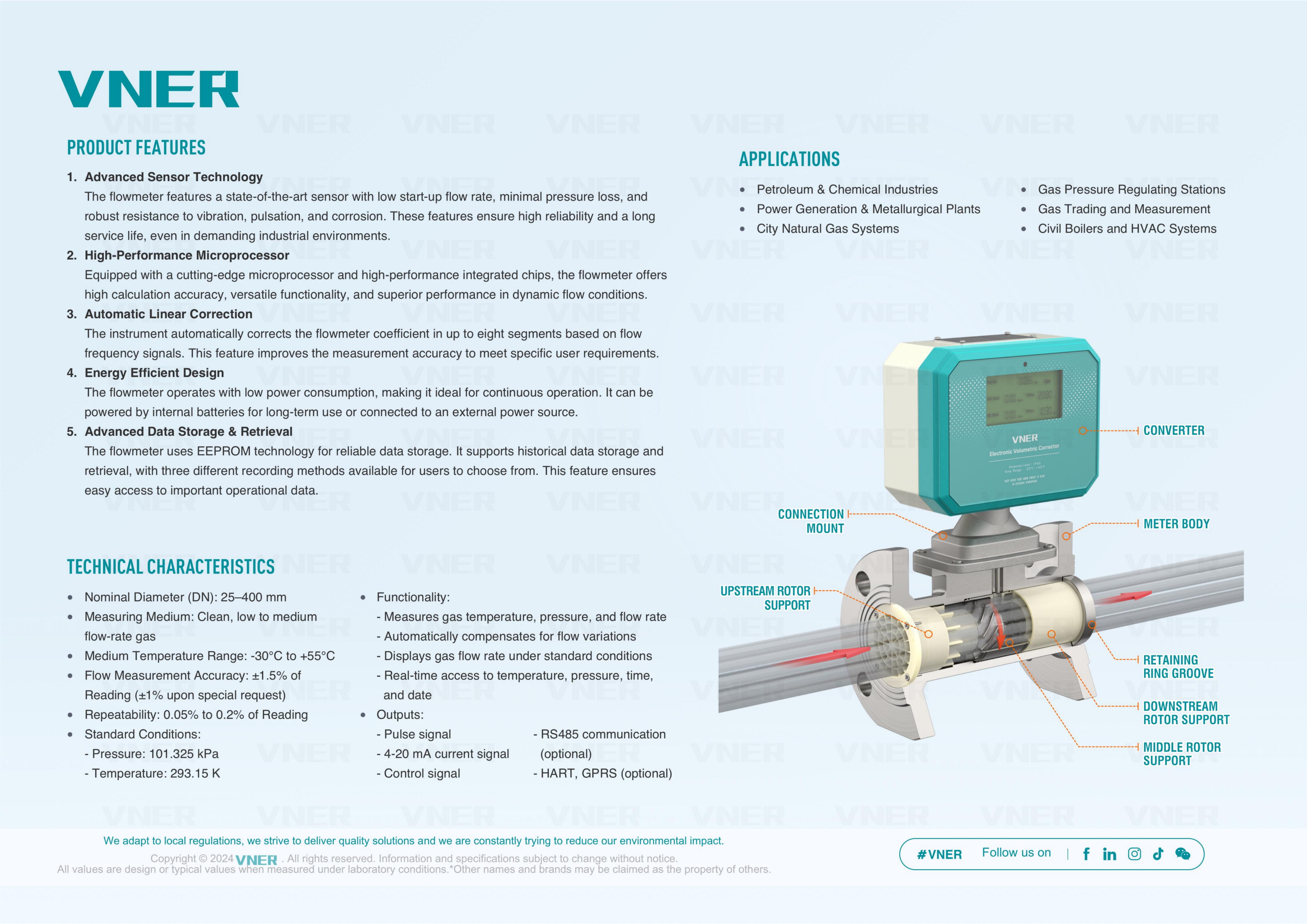

Meter Aliran Turbin Gas: Cara Ia Berfungsi, Spesifikasi dan Panduan Pemilihan

A meter aliran turbin gas mengukur kadar aliran isipadu gas dengan mengesan kelajuan putaran pemutar turbin yang diletakkan dalam aliran aliran. Apabila gas melalui badan meter, ia mengenakan daya pada bilah bersudut pemutar, menyebabkan ia berputar pada kelajuan yang berkadar terus dengan halaju gas. Untuk gas kering dan bersih dalam saluran paip berkelajuan tinggi di mana ketepatan, nisbah pusingan lebar dan pemasangan padat menjadi keutamaan, meter aliran turbin gas ialah salah satu teknologi pengukuran yang paling boleh dipercayai dan terbukti dengan baik. Ia adalah instrumen pilihan untuk pemindahan jagaan gas asli, pemeteran gas proses industri, pengukuran udara termampat, dan peruntukan gas bahan api dalam penjanaan kuasa dan kemudahan petrokimia. Memahami cara ia berfungsi, apakah spesifikasi yang mengawal pemilihan, tempat ia berprestasi terbaik, dan apakah batasannya memberikan jurutera dan pasukan perolehan asas untuk menentukan instrumen ini dengan betul dan mengekstrak keupayaan pengukuran penuhnya.

Prinsip Operasi Pengukur Aliran Turbin Gas

Prinsip operasi meter aliran turbin gas adalah berdasarkan pemindahan tenaga kinetik daripada aliran gas yang bergerak ke rotor mekanikal. Rotor dipasang pada aci dalam badan meter, dengan paksinya sejajar dengan arah aliran. Bilah rotor ditetapkan pada sudut heliks tetap, biasanya antara 30 dan 45 darjah ke paksi aliran, supaya gas yang terkena pada bilah menjana tork yang menyebabkan pemutar berputar. Pada aliran mantap, pemutar mencapai halaju sudut di mana tork pemacu dari gas mengimbangi tork terencat daripada geseran galas, seretan magnet dari sensor pikap, dan seretan bendalir pada permukaan bilah. Pada keseimbangan ini, kelajuan pemutar adalah sangat hampir berkadar dengan halaju gas ke atas julat kadar aliran yang luas.

Faktor K dan Peranannya dalam Pemeteran

Hubungan antara kekerapan putaran pemutar dan kadar aliran isipadu dinyatakan melalui faktor meter, biasanya dipanggil faktor K. Faktor K ditakrifkan sebagai bilangan denyutan yang dihasilkan per unit isipadu gas yang melalui meter, biasanya dinyatakan sebagai denyutan setiap meter padu atau denyutan seliter. Untuk meter aliran turbin gas yang dihasilkan dengan baik, faktor K adalah stabil dan linear merentasi julat aliran tertentu meter, yang menjadikan instrumen itu sesuai untuk aplikasi pemindahan jagaan ketepatan tinggi. Faktor K ditentukan semasa penentukuran pada pelantar penentukuran aliran yang diperakui dan dinyatakan pada sijil penentukuran meter. Meter aliran turbin gas biasa mengekalkan kelinearan faktor K dalam tambah atau tolak 0.5 hingga 1.0% merentasi julat aliran yang dinyatakan , dengan beberapa meter ketepatan tinggi mencapai tambah atau tolak 0.25% atau lebih baik merentas sebahagian daripada julatnya.

Kaedah Pengesanan Isyarat

Putaran pemutar turbin mesti ditukar kepada isyarat elektrik tanpa sentuhan mekanikal yang akan menyebabkan geseran dan haus. Tiga kaedah pengesanan digunakan dalam meter aliran turbin gas komersial:

• Pengambilan magnet keengganan berubah-ubah : Magnet kekal yang tertanam dalam pemasangan gegelung yang dipasang pada badan meter menjana nadi voltan setiap kali hujung bilah pemutar melepasi di bawahnya, apabila hujung bilah menukar keengganan magnet litar. Kaedah ini tidak memerlukan kuasa luaran, menjana isyarat berkuasa sendiri dan sangat dipercayai. Ia adalah kaedah pengesanan standard untuk kebanyakan meter aliran turbin gas dalam aplikasi industri dan utiliti.
• Penderia kesan dewan : Peranti semikonduktor yang diaktifkan secara magnetik mengesan laluan hujung bilah menggunakan kesan Hall. Pikap kesan dewan memerlukan bekalan kuasa yang kecil tetapi menyediakan tepi isyarat yang lebih bersih pada kelajuan pemutar yang rendah, memanjangkan keupayaan pengukuran aliran rendah meter melebihi apa yang boleh dicapai oleh pikap keengganan berubah-ubah. Digunakan dalam aplikasi di mana ketepatan aliran rendah adalah kritikal.
• Pengambilan kapasitans RF (frekuensi radio). : Pengayun frekuensi tinggi mengesan perubahan dalam kapasiti apabila setiap bilah pemutar melepasi muka sensor. Kaedah tanpa sentuh ini menyediakan pengiraan bilah yang sangat tepat pada kedua-dua kelajuan rendah dan tinggi dan digunakan dalam beberapa meter pemindahan ketepatan dan jagaan di mana julat linear yang paling luas mungkin diperlukan.

Spesifikasi Utama dan Maksudnya dalam Amalan

Menentukan meter aliran turbin gas dengan betul memerlukan pemahaman maksud sebenar setiap spesifikasi prestasi dan cara ia diterjemahkan kepada kualiti pengukuran dalam aplikasi khusus. Pengilang menggunakan istilah yang konsisten tetapi implikasi praktikal kadangkala dikaburkan oleh bahasa pemasaran.

Julat Aliran dan Nisbah Turndown

Julat aliran meter aliran turbin gas ditakrifkan sebagai rentang antara kadar aliran minimum di mana ketepatan yang dinyatakan digunakan (Qmin) dan kadar aliran berterusan maksimum (Qmax). Nisbah kedua-dua nilai ini ialah nisbah turndown. Kebanyakan meter aliran turbin gas komersial mencapai nisbah turndown sebanyak 10:1 hingga 20:1 , dengan beberapa model ketepatan mencapai 30:1 atau lebih tinggi menggunakan reka bentuk galas rotor termaju dan kesan Hall atau sistem pikap RF. Nisbah turndown 20:1 bermakna bahawa meter bersaiz untuk mengukur aliran maksimum 200 m³/j juga akan mengukur aliran turun dengan tepat kepada 10 m³/j dalam spesifikasi ketepatan yang dinyatakan. Kebolehjulatan yang luas ini merupakan salah satu kelebihan daya saing utama meter alir turbin berbanding peranti tekanan pembezaan, yang biasanya memberikan turndown 3:1 hingga 5:1 sahaja sebelum kehilangan ketepatan yang boleh diterima pada aliran rendah.

Ketepatan dan Kebolehulangan

Ketepatan untuk meter aliran turbin gas biasanya dinyatakan sebagai peratusan bacaan (peratus kadar) dan bukannya peratusan skala penuh. Perbezaan ini amat penting: meter dengan tambah atau tolak 1.0% ketepatan bacaan mengekalkan ralat itu merentas keseluruhan julat aliran, manakala meter dengan tambah atau tolak 1.0% ketepatan skala penuh mempunyai ralat relatif yang lebih besar pada aliran rendah. Untuk permohonan pemindahan hak penjagaan, OIML R137 dan AGA-7 (Laporan Persatuan Gas Amerika No. 7) menyatakan bahawa meter turbin pemindahan jagaan mesti mencapai ketepatan dalam tambah atau tolak 1.0% bacaan merentasi julat aliran, dengan meter berprestasi terbaik mencapai tambah atau tolak 0.5% atau lebih baik. Kebolehulangan, yang menerangkan keupayaan meter untuk menghasilkan bacaan yang sama untuk keadaan aliran yang sama pada pengukuran berulang, biasanya lebih baik daripada ketepatan, selalunya pada tambah atau tolak 0.1 hingga 0.2% untuk meter turbin berkualiti. Kebolehulangan yang tinggi adalah penting untuk membuktikan (pengesahan prestasi meter dalam medan menggunakan meter induk) dan untuk aplikasi di mana ketekalan aliran dan bukannya ketepatan mutlak adalah keperluan utama.

Penilaian Tekanan dan Suhu

Badan meter dan bahagian dalam mesti menahan tekanan operasi maksimum dan suhu aplikasi tanpa kegagalan struktur atau perubahan dimensi yang akan mengubah faktor K. Meter aliran turbin gas untuk perkhidmatan gas asli biasanya tersedia dalam penarafan tekanan PN16, PN25, PN40 dan Kelas 150/300/600 kepada ASME B16.5, meliputi tekanan talian daripada atmosfera kepada lebih 100 bar dalam beberapa konfigurasi. Penarafan suhu untuk model industri standard menjangkau lebih kurang tolak 20 hingga tambah 60 darjah Celsius untuk elektronik dan dari tolak 40 hingga tambah 120 darjah Celsius untuk badan mekanikal dalam varian perkhidmatan suhu tinggi. Meter perkhidmatan kriogenik untuk pengukuran wap gas asli cecair (LNG) dilanjutkan hingga tolak 196 darjah Celsius menggunakan badan keluli tahan karat dan bahan galas dan pemutar yang dipilih khas.

Julat Saiz Paip

Meter aliran turbin gas dihasilkan dalam saiz talian standard dari anggaran 15 mm (0.5 inci) hingga 600 mm (24 inci) lubang nominal, dengan reka bentuk badan wafer untuk saiz yang lebih kecil dan badan lubang penuh bebibir untuk diameter nominal yang lebih besar. Pemilihan saiz meter tidak semestinya sama dengan lubang nominal saluran paip: meter turbin hendaklah bersaiz supaya aliran operasi biasa jatuh pada separuh atas julat aliran yang dinyatakan oleh meter, di mana kelinearan adalah terbaik, dan bukannya pada atau berhampiran kadar aliran maksimum yang berisiko melebihi duti berterusan yang dinilai dan mempercepatkan kehausan galas.

Aplikasi Di mana Pengukur Aliran Turbin Gas Excel

Meter aliran turbin gas telah berada dalam pengeluaran komersil sejak 1950-an dan telah mengumpul rekod lapangan yang panjang merentasi pelbagai industri. Gabungan ketepatan, kebolehjulatan dan jejak pemasangan yang agak padat menjadikan mereka pilihan pilihan dalam kategori aplikasi berikut.

Pemindahan Jagaan Gas Asli dan Pemeteran Fiskal

Aplikasi paling penting bagi meter aliran turbin gas di seluruh dunia ialah pemindahan jagaan gas asli antara pengeluar, syarikat penghantaran, syarikat pengedaran dan pengguna industri besar. Di stesen pengukuran pemindahan jagaan, keluaran meter digunakan secara langsung untuk mengira nilai wang gas yang dipindahkan, menjadikan ketepatan dan kebolehkesanan kepada piawaian pengukuran nasional wajib. AGA-7 ialah piawaian industri yang mengawal reka bentuk, prestasi dan pemasangan meter alir turbin untuk pemindahan jagaan gas asli di Amerika Utara. ISO 9951 merangkumi aplikasi yang sama di peringkat antarabangsa. Piawaian ini menentukan kebolehkesanan penentukuran, belanjawan ketidakpastian, keperluan pemasangan dan prosedur pembuktian yang membentuk asas kontrak untuk pengebilan tepat antara rakan kongsi perdagangan gas.

Pemasangan pemindahan jagaan biasa menggunakan dua atau tiga meter turbin selari dengan pensuisan aliran automatik dan alat ukur meter khusus untuk pengesahan penentukuran dalam perkhidmatan. Prover membenarkan faktor K disemak mengikut piawaian volum yang diperakui tanpa mengeluarkan meter daripada perkhidmatan, memastikan bahawa sebarang hanyut dalam prestasi meter dikesan dan diperbetulkan sebelum ia mengakibatkan ralat pemeteran yang ketara yang memerlukan penyelesaian kewangan antara pihak.

Pengukuran Gas Proses Industri

Dalam pembuatan kimia, petrokimia dan farmaseutikal, meter aliran turbin gas mengukur nitrogen, oksigen, hidrogen, argon, karbon dioksida dan gas proses campuran dalam sistem saluran paip yang menyediakan reaktor, penukar haba, sistem pembersihan dan sistem selimut. Keupayaan mereka untuk mengendalikan gas bersih bertekanan tinggi dan dimensi badan yang padat menjadikannya praktikal apabila ruang dikekang oleh susun atur paip sedia ada. Dalam sistem pengurusan penunu untuk relau dan dandang industri, meter turbin menyediakan isyarat aliran yang digunakan untuk mengira nisbah udara-ke-bahan api yang dioptimumkan untuk kecekapan pembakaran dan pematuhan pelepasan.

Udara Mampat dan Sistem Gas Instrumen

Udara termampat ialah salah satu utiliti yang paling intensif tenaga dalam pembuatan, dan meter aliran turbin gas yang dipasang pada pengepala pengedaran udara termampat membolehkan pengurus tenaga mengukur penggunaan mengikut kawasan pengeluaran, mengenal pasti kebocoran dan penanda aras peningkatan kecekapan tenaga. Meter mengukur isipadu sebenar pada tekanan dan suhu talian, dan apabila digabungkan dengan pemancar tekanan dan suhu serta komputer aliran, memberikan aliran isipadu yang diperbetulkan dalam meter padu standard sejam atau kaki padu standard seminit yang mewakili jumlah sebenar udara yang digunakan tanpa mengira variasi tekanan sistem semasa tempoh permintaan puncak.

Pemeteran Gas Bahan Api Penjanaan Kuasa

Loji janakuasa gas menggunakan meter aliran turbin untuk mengukur bekalan gas bahan api kepada setiap turbin gas dan dandang. Pengukuran bahan api yang tepat diperlukan untuk pengiraan kadar haba, pemantauan kecekapan, dan pelaporan pelepasan di bawah syarat permit alam sekitar. Pengukuran aliran daripada meter turbin, digabungkan dengan analisis gas daripada kromatografi, membolehkan pengiraan kandungan tenaga gas yang digunakan sejam, yang secara langsung menentukan kecekapan haba loji dan kos bahan api setiap megawatt-jam penjanaan. Ralat satu peratus dalam pengukuran gas bahan api pada loji kitaran gabungan 400 MW yang menggunakan kira-kira 70,000 m³/j gas asli mewakili ralat pengebilan bersamaan dengan ratusan ribu dolar setiap tahun pada harga gas biasa, yang menjelaskan pelaburan dalam meter turbin gred pemindahan jagaan berkualiti tinggi di kemudahan penjanaan kuasa.

Had dan Aplikasi Di mana Meter Turbin Bukan Pilihan Terbaik

Kebergantungan meter aliran turbin gas pada putaran mekanikal bermakna ia mempunyai batasan yang wujud dalam keadaan perkhidmatan tertentu yang mesti dinilai secara jujur apabila membandingkannya dengan teknologi alternatif untuk aplikasi tertentu.

Gas Kotor, Basah atau Menghakis

Pengukur aliran turbin gas memerlukan gas bersih dan kering untuk berfungsi dengan baik. Pencemaran zarah daripada skala paip, serpihan pembinaan, atau pemindahan proses merosakkan bilah pemutar dan permukaan galas, menyebabkan hanyut faktor K progresif dan akhirnya kegagalan mekanikal. Cecair yang terperangkap menyebabkan kerosakan yang sama dan boleh mencipta anjakan faktor K secara mendadak apabila slug cecair melalui meter. Komponen gas menghakis termasuk hidrogen sulfida, klorin dan sebatian berasid menyerang bahan galas dan boleh menyebabkan penyitaan rotor jika bahan yang dibasahi tidak dipilih secara khusus untuk rintangan kakisan. Sebelum menentukan meter turbin dalam mana-mana perkhidmatan gas, komposisi gas termasuk bahan cemar yang berpotensi mesti disahkan sebagai serasi dengan bahan rotor meter, bahan aci dan jenis galas. Gas yang tidak boleh dijamin bersih dan kering di salur masuk meter hendaklah diukur dengan teknologi tanpa bahagian bergerak seperti meter ultrasonik atau meter pusaran.

Aliran Berdenyut

Pemampat salingan dan pam anjakan positif menjana denyutan tekanan dalam paip hiliran yang menyebabkan pecutan dan nyahpecutan berkala aliran gas. Pemutar turbin, disebabkan oleh inersia dan geometri sudut bilahnya, bertindak balas kepada aliran berdenyut dengan terlebih mendaftar: ia memecut apabila halaju gas meningkat dan berkurangan dengan lebih perlahan apabila halaju berkurangan, menghasilkan ralat pemeteran positif yang sistematik. Dalam keadaan berdenyut teruk ralat ini boleh sampai 5 hingga 10% atau lebih , yang tidak boleh diterima sepenuhnya untuk pemindahan hak penjagaan atau tujuan kawalan proses. Peredam denyutan yang dipasang di hulu meter, atau pemilihan meter ultrasonik yang tidak mempunyai rotor bergerak yang terdedah kepada kesan inersia, adalah pilihan pemulihan untuk persekitaran aliran berdenyut.

Kadar Aliran Sangat Rendah dan Nombor Reynolds Rendah

Di bawah spesifikasi Qmin meter turbin, daya geseran dan daya seret galas menjadi ketara berbanding daya penggerak daripada aliran gas, menyebabkan pemutar menjadi nyahpecutan di bawah kelajuan yang berkadar dengan halaju aliran. Faktor K menyimpang daripada nilai yang ditentukur dan ralat pengukuran meningkat dengan cepat. Aplikasi di mana aliran kerap jatuh di bawah 10% daripada Qmax untuk tempoh yang lama tidak dilayan dengan baik oleh meter turbin. Meter aliran jisim terma atau meter Coriolis lebih sesuai untuk pengukuran gas aliran rendah di mana ambang aliran minimum meter turbin tidak dapat dicapai secara konsisten.

Keperluan Pemasangan untuk Pengukuran Tepat

Meter aliran turbin gas adalah sensitif kepada profil halaju gas di salur masuknya. Profil halaju yang dibangunkan sepenuhnya, simetri, bebas pusaran memasuki meter memastikan pemutar bertindak balas secara seragam merentasi semua segmen bilah dan faktor K sepadan dengan nilai yang ditentukur. Profil terganggu yang disebabkan oleh pemasangan paip hulu menghasilkan aliran tidak simetri atau berpusar yang mengalihkan faktor K berkesan dan memperkenalkan ralat pengukuran sistematik yang tidak dapat diperbetulkan sepenuhnya oleh pelarasan elektronik.

Keperluan Larian Paip Lurus

Larian paip lurus minimum yang diperlukan di hulu dan hilir meter alir turbin gas bergantung pada jenis dan keterukan gangguan huluan. AGA-7 menyediakan panduan khusus untuk konfigurasi paip biasa:

Di mana panjang paip lurus yang diperlukan tidak dapat dicapai kerana kekangan ruang paip, perapi aliran yang dipasang di hulu meter boleh mengurangkan dengan ketara larian lurus yang diperlukan dengan memecahkan pusaran dan mengagihkan semula herotan profil halaju. Perapi aliran yang mematuhi pengesyoran lampiran ISO 17089 atau AGA-7 mengurangkan keperluan huluan kepada lebih kurang 10D mengikut perapi dalam kebanyakan konfigurasi paip, dengan kos penurunan tekanan kekal kecil merentasi elemen perapi.

Orientasi dan Kedudukan Melekap

Meter aliran turbin gas boleh dipasang dalam mana-mana orientasi paip termasuk aliran mendatar, menegak ke atas dan menegak ke bawah, dengan syarat meter direka bentuk untuk orientasi. Pemasangan mendatar adalah yang paling biasa dan lebih disukai kerana ia mengelakkan potensi pengumpulan cecair di salur masuk meter yang boleh berlaku dengan aliran menegak ke bawah dalam talian gas yang membawa kesan kondensat. Jika pemasangan menegak diperlukan, aliran ke atas lebih disukai daripada aliran ke bawah untuk memastikan bahawa sebarang cecair yang ada mengalir keluar dari pemutar dan bukannya berkumpul di hujung bilah. Meter mesti dipasang di lokasi yang boleh diakses untuk penyelenggaraan dan pemeriksaan tanpa memerlukan perancah atau pengasingan paip sementara yang akan mengganggu perkhidmatan.

Pembetulan Isipadu dan Suhu dan Pampasan Tekanan

Meter aliran turbin gas mengukur isipadu sebenar gas yang melalui meter pada keadaan garis tekanan dan suhu. Dalam kebanyakan aplikasi komersil dan perindustrian, kuantiti faedah bukanlah volum sebenar pada keadaan talian tetapi volum atau jisim standard yang diperbetulkan kepada keadaan rujukan, biasanya 0 darjah Celsius dan 101.325 kPa (meter padu standard) atau 15 darjah Celsius dan 101.325 kPa bergantung pada kontrak atau piawaian kawal selia yang berkenaan.

Peranan Komputer Aliran

Komputer aliran menerima isyarat nadi daripada meter turbin bersama-sama dengan isyarat tekanan dan suhu daripada pemancar yang dipasang pada atau berhampiran meter, dan menggunakan persamaan keadaan gas sebenar untuk mengira isipadu atau aliran jisim yang diperbetulkan dalam masa nyata. Faktor kebolehmampatan Z bagi gas, yang menyumbang kepada sisihan kelakuan gas sebenar daripada kelakuan gas ideal pada tekanan tinggi, mesti dikira daripada persamaan komposisi gas seperti AGA-8 (untuk gas asli) untuk mencapai ketepatan yang diperlukan untuk pemeteran fiskal. Pada tekanan talian 70 bar, faktor kebolehmampatan gas asli mungkin lebih kurang 0.85, bermakna isipadu sebenar pada keadaan talian hanya 85% daripada isipadu yang akan diramalkan oleh pengiraan gas ideal. , dan mengabaikan kebolehmampatan akan memperkenalkan ralat sistematik 15% ke dalam setiap pengiraan pemeteran pada tekanan tersebut. Oleh itu, pelaksanaan komputer aliran tepat AGA-8 atau persamaan keadaan setara adalah sama pentingnya dengan ketepatan sistem keseluruhan seperti kualiti penentukuran meter turbin itu sendiri.

Pengintegrasian Pengukuran Tenaga

Untuk aplikasi gas asli di mana transaksi komersial adalah berdasarkan kandungan tenaga dan bukannya isipadu, komputer aliran memanjangkan pengiraannya kepada aliran tenaga dengan mendarabkan kadar aliran isipadu standard dengan nilai kalori gas. Nilai kalori diperoleh daripada analisis kromatografi gas komposisi sama ada di stesen pemeteran itu sendiri atau daripada nilai perwakilan yang dipersetujui antara pihak. Rantaian pengukuran tenaga daripada nadi meter turbin melalui pembetulan volum kepada pengiraan tenaga adalah fungsi teras sistem pemeteran fiskal dan diaudit mengikut piawaian pengukuran nasional semasa pentauliahan dan pada selang pembuktian berikutnya.

Penyelenggaraan dan Kehidupan Bertanggung

Keperluan penyelenggaraan utama meter aliran turbin gas ialah sistem galas rotor. Rotor berputar secara berterusan pada kelajuan tinggi semasa operasi, dan galas yang menyokong aci rotor tertakluk kepada haus yang akhirnya memerlukan penggantian. Kadar kehausan galas menentukan selang penyelenggaraan meter dan kestabilan faktor K dari semasa ke semasa, menjadikan kualiti galas sebagai salah satu parameter reka bentuk yang paling penting dalam meter aliran turbin gas kebolehpercayaan tinggi.

Jenis Galas dan Panjang Umurnya

Tiga jenis galas digunakan dalam meter aliran turbin gas komersial, masing-masing dengan ciri prestasi dan umur panjang yang berbeza:

• Galas lengan (jurnal). : Galas hidrodinamik di mana filem nipis gas atau pelincir menyokong aci pemutar. Dalam perkhidmatan gas kering bersih, gas proses itu sendiri menyediakan pelinciran, menghapuskan keperluan untuk bekalan pelincir luaran dan mencegah pencemaran aliran gas. Galas lengan dalam perkhidmatan gas asli bersih boleh mencapai hayat lima hingga sepuluh tahun atau lebih sebelum memerlukan penggantian.
• Galas bebola : Galas elemen bergolek memberikan geseran yang rendah pada permulaan dan kadar aliran rendah, memanjangkan julat berguna meter ke arah halaju aliran yang lebih rendah daripada galas lengan boleh bertahan. Walau bagaimanapun, galas bebola memerlukan pelinciran yang mesti dibekalkan sama ada daripada takungan pelincir yang berasingan di dalam badan meter atau daripada kabus pelincir dalam gas proses, dan ia lebih mudah terdedah kepada kerosakan pencemaran daripada galas lengan dalam aplikasi gas kotor.
• Galas seramik : Galas seramik zirkonia atau silikon karbida menawarkan rintangan haus yang sangat baik, lengai kimia, dan keupayaan untuk beroperasi tanpa pelinciran dalam persekitaran gas yang menghakis atau kering di mana galas logam konvensional akan mengalami kehausan atau serangan kakisan yang cepat. Galas seramik semakin dinyatakan untuk gas masam (mengandungi hidrogen sulfida) dan aplikasi gas menghakis.

Pemantauan Keadaan dan Penyelenggaraan Ramalan

Reka bentuk meter aliran turbin gas moden menggabungkan konfigurasi dwi-pemutar atau dwi-pickup yang menyediakan cara untuk mengesan kemerosotan galas atau kerosakan pemutar dalam perkhidmatan tanpa mengeluarkan meter untuk pemeriksaan. Dalam meter dwi-pemutar, dua pemutar diletakkan secara bersiri dalam badan meter. Di bawah keadaan biasa, kedua-dua rotor berputar pada kadar yang ditentukan oleh aliran gas, dan nisbah kelajuannya ditetapkan oleh sudut bilahnya. Apabila kehausan galas atau kerosakan pemutar mula menjejaskan satu pemutar secara berbeza daripada yang lain, nisbah kelajuan putarannya berubah, memberikan isyarat diagnostik yang menunjukkan masalah mekanikal berkembang sebelum ketepatan pengukuran terjejas dengan ketara. Keupayaan penyelenggaraan ramalan ini membolehkan pengendali merancang penggantian bearing semasa gangguan penyelenggaraan berjadual dan bukannya bertindak balas secara reaktif kepada peristiwa kegagalan meter , yang dalam perkhidmatan pemindahan jagaan boleh mencetuskan prosedur penukaran meter yang mahal dan potensi pertikaian pengebilan.

Penentukuran, Pembuktian dan Kebolehkesanan

Ketepatan meter alir turbin gas yang digunakan dalam pemindahan jagaan atau pemeteran fiskal hanya sebaik penentukuran yang membentuk keluk faktor Knya dan program pembuktian yang mengesahkan faktor K kekal stabil sepanjang tempoh perkhidmatannya. Penentukuran dan pembuktian adalah aktiviti yang berbeza tetapi saling melengkapi yang bersama-sama menyediakan kebolehkesanan metrologi yang diperlukan untuk transaksi komersial yang boleh dikuatkuasakan secara sah.

Penentukuran Kilang

Penentukuran kilang dilakukan pada kemudahan penentukuran aliran menggunakan medium rujukan, biasanya udara atau gas asli, dengan meter induk atau standard volum yang boleh dikesan sebagai rujukan. Penentukuran menetapkan faktor K pada berbilang kadar aliran merentas julat meter, menghasilkan jadual penentukuran atau lengkung pembetulan polinomial yang disimpan dalam pemancar elektronik meter atau komputer aliran yang berkaitan. Sijil penentukuran mesti menyatakan piawai rujukan yang digunakan, kebolehkesanannya kepada piawaian pengukuran nasional atau antarabangsa, ketidakpastian piawai rujukan, dan ketidakpastian yang diperluaskan bagi faktor K yang ditentukur meter pada setiap kadar aliran yang diuji. Bagi meter yang dimaksudkan untuk pemindahan jagaan, penentukuran mesti dilakukan pada gas pada keadaan yang mewakili tekanan perkhidmatan untuk mengelakkan kesan ketumpatan pada faktor K yang tidak ditangkap oleh penentukuran udara pada tekanan atmosfera.

Pembuktian Dalam Perkhidmatan

Pembuktian meter mengesahkan faktor K bagi meter yang dipasang dalam perkhidmatan terhadap peranti prover yang ditentukur atau meter induk penentukuran yang diketahui, tanpa mengeluarkan meter dari saluran paip. Alat ukur paip, alat ukur isipadu kecil dan alat ukur meter utama ialah tiga kaedah pembuktian utama yang digunakan untuk meter aliran turbin gas dalam perkhidmatan pemindahan jagaan. Kekerapan pembuktian yang diperlukan di bawah peraturan yang terpakai dan perjanjian komersial berbeza-beza tetapi biasanya berkisar dari bulanan hingga tahunan bergantung pada saiz transaksi bermeter dan sejarah kestabilan meter. Membuktikan keputusan dibandingkan dengan faktor K yang ditetapkan, dan jika sisihan melebihi toleransi yang dipersetujui (biasanya tambah atau tolak 0.25 hingga 0.5% bergantung pada kontrak), faktor meter dilaraskan dan percanggahan itu boleh mencetuskan pembetulan pengebilan untuk tempoh pengukuran sejak pembuktian sah terakhir.

Senarai Semak Pemilihan Meter Aliran Turbin Gas

Memilih meter aliran turbin gas untuk aplikasi tertentu memerlukan penilaian sistematik terhadap keadaan proses, keperluan prestasi dan kekangan pemasangan. Senarai semak berikut merangkumi parameter kritikal yang mesti ditakrifkan sebelum spesifikasi boleh dilengkapkan:

1. Tentukan komposisi gas dan sahkan kebersihan : Kenal pasti semua komponen termasuk bahan cemar surih, potensi kondensat, dan spesies menghakis. Sahkan bahawa gas boleh dijamin bersih dan kering di salur masuk meter sepanjang semua keadaan operasi.
2. Tetapkan julat aliran termasuk kadar minimum, normal dan maksimum : Sahkan bahawa julat aliran yang diperlukan adalah dalam lingkungan pusingan yang boleh dicapai bagi saiz satu meter, atau rancang untuk berbilang meter selari dengan pensuisan aliran automatik jika julat yang diperlukan melebihi apa yang boleh ditutup oleh satu meter.
3. Nyatakan keperluan ketepatan dan kebolehjulatan : Tentukan sama ada permohonan memerlukan ketepatan gred fiskal tambah atau tolak 0.5% atau sama ada spesifikasi gred proses tambah atau tolak 1.0% atau tambah atau tolak 2.0% boleh diterima, kerana ini secara langsung mempengaruhi kos meter.
4. Sahkan tekanan dan suhu operasi maksimum : Sahkan bahawa tekanan meter dan penarafan suhu melebihi keadaan gangguan maksimum, bukan hanya keadaan operasi biasa.
5. Menilai saluran paip lurus yang tersedia : Tinjau tapak pemasangan untuk mengesahkan bahawa larian lurus hulu dan hilir yang diperlukan boleh dicapai, atau rancang pemasangan perapi aliran jika tidak dapat.
6. Tentukan isyarat keluaran dan keperluan penyepaduan : Sahkan sama ada output nadi akan bersambung terus ke komputer aliran, kad input DCS atau sistem SCADA, dan nyatakan format output yang diperlukan (frekuensi, HART, Modbus atau kiraan nadi).
7. Nyatakan kaedah pembuktian dan selang waktu : Untuk meter pemindahan jagaan, kaedah pembuktian mesti dipersetujui dengan pihak perdagangan sebelum meter dan prover ditentukan, kerana beberapa kaedah pembuktian mengenakan keperluan khusus pada reka bentuk badan meter.

Meter aliran turbin gas kekal sebagai salah satu teknologi yang paling tepat, boleh dipercayai dan kos efektif untuk pengukuran gas bersih berkelajuan tinggi merentasi julat penuh daripada pemasangan industri kecil kepada stesen pemeteran penghantaran gas asli berdiameter besar. Kesederhanaan mekanikalnya, sumber ralat yang difahami dengan baik, kebolehjulatan yang luas, dan penentukuran matang dan infrastruktur yang terbukti telah mengekalkan peranannya sebagai teknologi dominan dalam pemeteran fiskal gas asli selama lebih enam dekad, dan tiada apa-apa pun di pasaran semasa yang menawarkan gabungan kelebihan bersaing yang cukup menarik untuk menggantikannya daripada kedudukan ini pada masa hadapan yang boleh dijangka bagi aplikasi yang benar-benar unggul.
