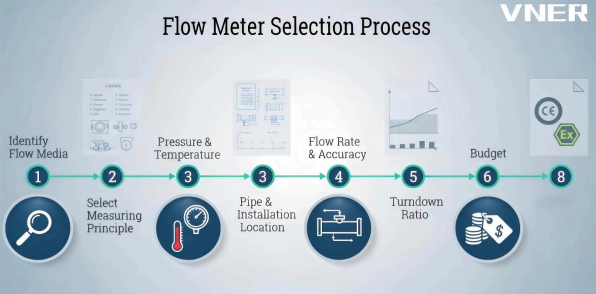

Proses Pemilihan Flowmeter: Dari Aplikasi kepada Padanan Sempurna

Memilih meter aliran yang betul bukan sekadar memilih alat pengukur — ia adalah mengenai memastikan kebolehpercayaan proses, ketepatan pengukuran dan kecekapan operasi jangka panjang.

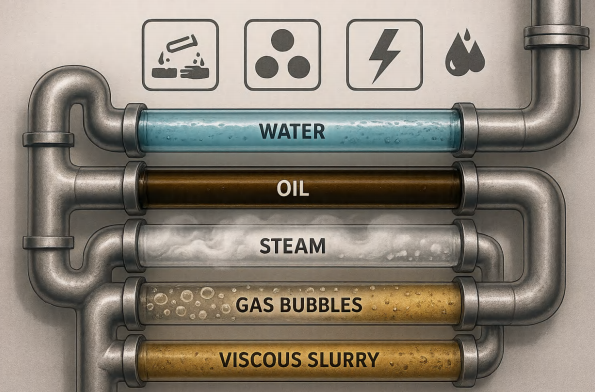

1.Kenalpasti Media Aliran

Memahami sederhana proses adalah asas kepada sebarang pemilihan.

Tentukan sama ada medium aliran ialah:

• Cecair , Gas , atau Stim
• menghakis , Konduktif , atau Tidak konduktif
• Berbilang fasa (pepejal cecair/gas) atau fasa tunggal
• Likat , bersih , atau mengdanungi pepejal terampai

Mengetahui ciri-ciri ini secara langsung mempengaruhi prinsip pengukuran yang boleh dilaksanakan.

Sebagai conkepadah, elektromagnet meter memerlukan cecair konduktif, manakala Catauiolis meter berprestasi terbaik dengan cecair fasa tunggal yang bersih.

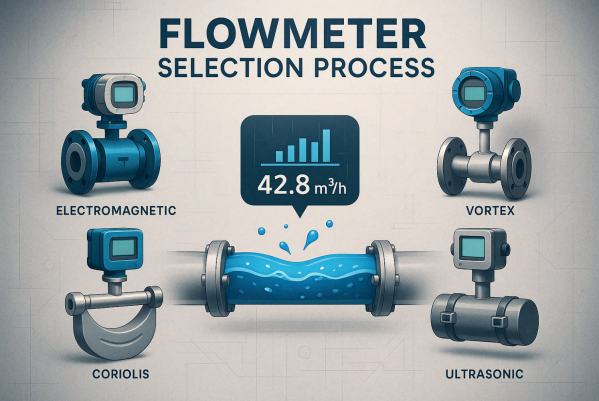

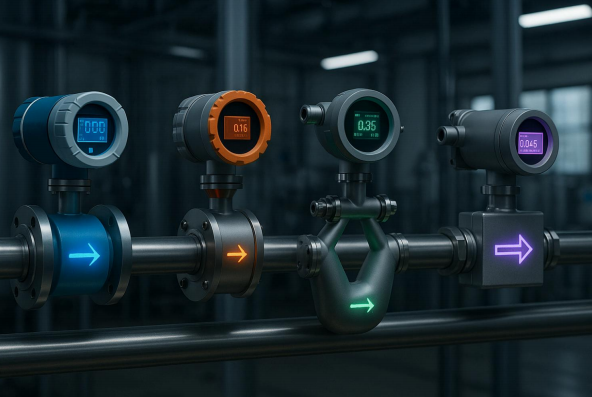

2.Pilih Prinsip Pengukuran

Setelah medium ditakrifkan, pilih teknologi pengukuran yang paling sesuai:

• Meter Aliran Elektromagnet (EMF) – Untuk cecair konduktif, air, bahan kimia, buburan.
• Pengukur Aliran Pusaran – Untuk stim, gas dan cecair dengan profil aliran yang stabil.
• Pengukur Aliran Jisim Coriolis – Untuk aliran jisim dan pengukuran ketumpatan yang tepat dalam cecair atau gas.
• Pengukur Aliran Ultrasonik – Untuk paip besar atau pemasangan bukan invasif.
• Pengukur Aliran Jisim Terma – Untuk gas bersih.
• Meter Aliran Mekanikal (Turbin, Anjakan Positif) – Untuk aplikasi mudah dan kos rendah.

Setiap prinsip mempunyai kelebihan tersendiri dalam ketepatan , kos , kerumitan pemasangan , dan penyelenggaraan . Padanan yang betul memastikan operasi jangka panjang yang boleh dipercayai.

3.Tentukan Tekanan & Suhu Operasi

Tekanan dan suhu proses menentukan:

• Bahan penderia (keluli tahan karat, Hastelloy, lapisan PTFE, dll.)
• Pemilihan pengedap dan gasket
• Penarafan badan meter aliran (Kelas PN/ANSI)
• Keperluan pampasan suhu

Sentiasa pastikan penarafan tekanan dan suhu instrumen yang dipilih melebihi keadaan operasi maksimum sistem, dengan margin keselamatan mematuhi PED or ASME piawaian.

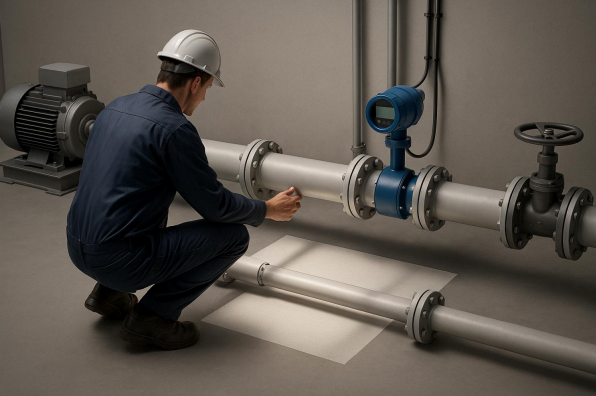

4.Menilai Keadaan Paip & Pemasangan

Flowmeters berprestasi terbaik apabila dipasang dengan betul. Parameter utama termasuk:

• Saiz & Orientasi Paip (mendatar, menegak, paip penuh)
• Larian Lurus Hulu dan Hilir untuk memastikan profil aliran stabil
• Lokasi berbdaning dengan injap, pam atau siku untuk meminimumkan pergolakan
• Ruang Melekap & Kebolehcapaian untuk pendawaian, penentukuran, dan penyelenggaraan
• Bekalan Kuasa (AC/DC) dan Pilihan Output Isyarat (4–20 mA, Nadi, Modbus, HART, dsb.)
• Perlindungan Ingress (IP65, IP67, IP68)
• Klasifikasi Kawasan Berbahaya (Ex ia, Ex d, dsb.)

Susun atur pemasangan yang dirancang dengan baik menghalang ralat pengukuran yang disebabkan oleh keadaan aliran yang lemah atau gangguan elektrik.

5. Tentukan Julat Aliran & Keperluan Ketepatan

Mentakrifkan kadar aliran operasi dan ketepatan yang diperlukan adalah penting.

Nyatakan:

• Kadar Aliran Minimum, Normal dan Maksimum
• Julat turun naik proses yang dijangkakan
• Ketepatan atau kebolehulangan yang diperlukan (cth., ±0.1%, ±0.2%, ±0.5% ±1.0%)

Saiz meter yang betul memastikan aliran kekal dalam keadaan optimum julat ukur (zon kestabilan nombor Reynolds) , mengelakkan ketidaktepatan aliran rendah atau ketepuan jarak jauh.

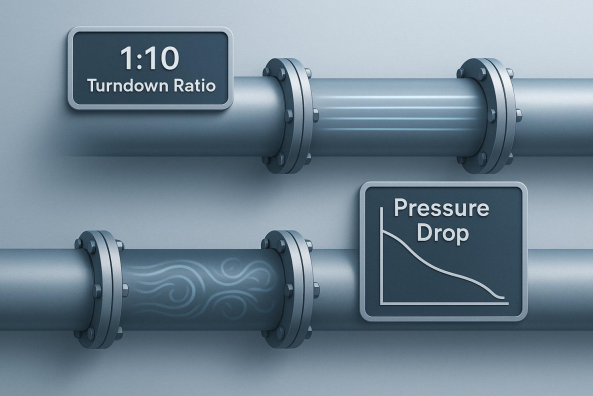

6. Nilai Nisbah Turndown & Kehilangan Tekanan

• Nisbah Turndown menerangkan fleksibiliti julat pengukuran (cth., 1:10, 1:20).
  Nisbah turndown yang lebih tinggi menawarkan kebolehsuaian yang lebih baik kepada keadaan aliran yang berbeza-beza.
• Kehilangan Tekanan mesti diminimumkan untuk mengelakkan ketidakcekapan proses.
  Teknologi tertentu seperti Catauiolis dan Vortex mungkin memperkenalkan penurunan tekanan — sentiasa semak sama ada proses itu boleh bertolak ansur.

7. Belanjawan & Pertimbangan Kitaran Hayat

Walaupun kos instrumen awal adalah penting, jumlah kos pemilikan (TCO) harus dipertimbangkan:

• Harga belian lwn. ketepatan dan kebolehpercayaan
• Kalibrasi dan kekerapan penyelenggaraan
• Ketersediaan alat ganti
• Penggunaan kuasa dan kos masa henti

Untuk projek berskala besar, imbangan prestasi , panjang umur , dan bajet memastikan nilai ekonomi sepanjang kitaran hayat produk.

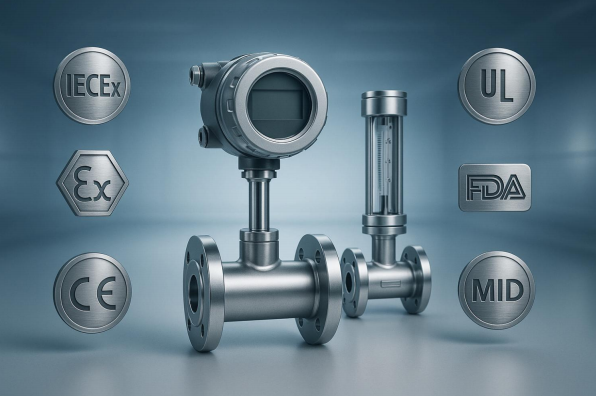

8. Keperluan Pensijilan & Pematuhan

Pengukur aliran mesti mematuhi piawaian dan peraturan antarabangsa yang berkaitan, bergantung pada aplikasi dan destinasi eksport:

• Keselamatan & Kalis Letupan: IECEx, ATEX, UL
• Pematuhan Elektrik: CE-EMC, CE-LVD
• Peralatan Tekanan: CE-PED, ASME
• Makanan & Farmaseutikal: FDA, 3A, EHEDG
• Metrologi Perdagangan & Undang-undang: MID (Arahan Alat Pengukur)

Pensijilan yang betul menjamin bahawa instrumen itu memenuhi piawaian keselamatan dan prestasi global.

Kesimpulan

Proses pemilihan yang sistematik memastikan bukan sahaja keserasian teknikal tetapi juga kestabilan jangka panjang dan pematuhan peraturan.

Dengan memahami medium , prinsip pengukuran , keadaan pemasangan , dan keperluan pensijilan , jurutera dan pakar perolehan boleh mencapai hasil yang optimum — meminimumkan risiko dan memaksimumkan kecekapan.

Pada Teknologi Elektronik VNER LTD , kami menggabungkan dekad pengalaman lapangan dengan teknologi pengukuran aliran lanjutan untuk membantu rakan kongsi kami memilih penyelesaian yang paling sesuai untuk aplikasi mereka — daripada rawatan air dan petrokimia tumbuhan to minyak & gas dan industri polysilicon.

Dikarang oleh Shawn Cao

Pengarah, Jabatan Perdagangan Antarabangsa

VNER Electronic Technology LTD
