Pemilihan Meter Aliran Elektromagnet: Panduan Terbukti Medan (Pelapik, Elektrod, Kekonduksian)

Untuk siapa ini

Jurutera loji, pereka bentuk proses, pasukan penyelenggaraan dan pembeli teknikal yang memerlukan cara yang pantas dan boleh dipercayai untuk menentukan magmeter yang betul untuk keadaan dunia sebenar.

1) Apa Itu Magmeter (dan Bukannya)

Pengukur aliran elektromagnet mengukur konduktif cecair dengan tiada unsur pendikit dan tiada bahagian yang bergerak . Mereka cemerlang dalam perkhidmatan yang melelas dan menghakis serta menguasai air perbandaran & air sisa, pemindahan kimia, buburan perlombongan, dan proses kebersihan (makanan & minuman, farmasi).

• Kekuatan: kehilangan tekanan yang boleh diabaikan, julat DN yang luas, ketepatan yang stabil, pilihan kimia/lelasan yang sangat baik.
• Had: memerlukan kekonduksian minimum; bukan untuk hidrokarbon/air ultra-tulen melainkan menggunakan reka bentuk kekonduksian rendah.

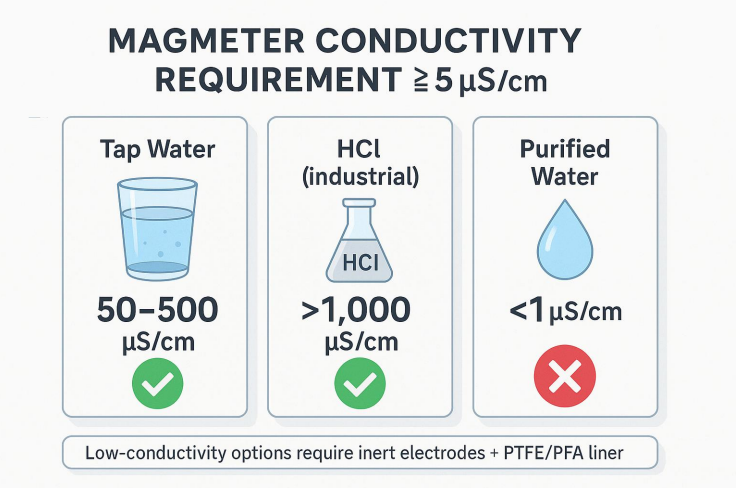

Ambang Kekonduksian (μS/cm)

Magmeter piawai memerlukan ≥ 5 μS/cm . Rujukan biasa: Air paip: 50–500, HCl (perindustrian): >1,000, Air tulen: <1 → tidak sesuai.

Kes sempadan boleh digunakan elektrod lengai (Pt‑Ir/Hastelloy C) dengan pelapik penjerapan rendah (PTFE/PFA) ; sahkan dengan pengilang.

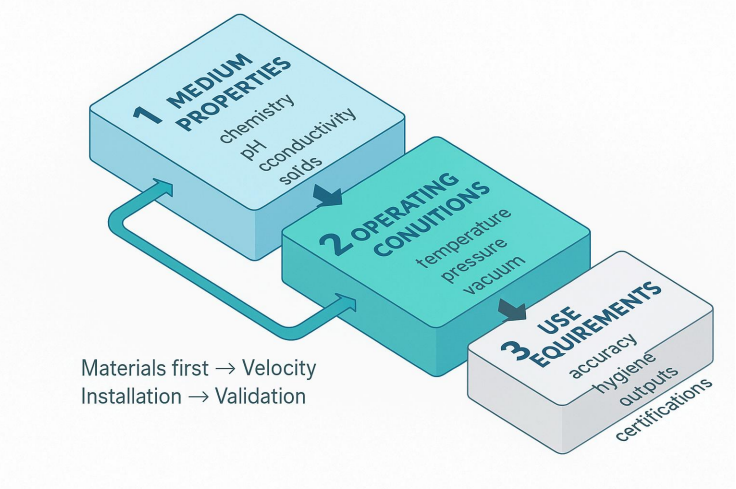

2) Model Pemilihan 3-D

Pemilihan bukan satu parameter. Gunakan a keputusan 3 dimensi:

Sifat Sederhana → Keadaan Operasi → Keperluan Penggunaan

Kebanyakan kegagalan (serangan pelapik, kegagalan elektrod, ralat besar) dikesan kembali kepada data sederhana yang tidak lengkap atau bahan yang tidak sepadan.

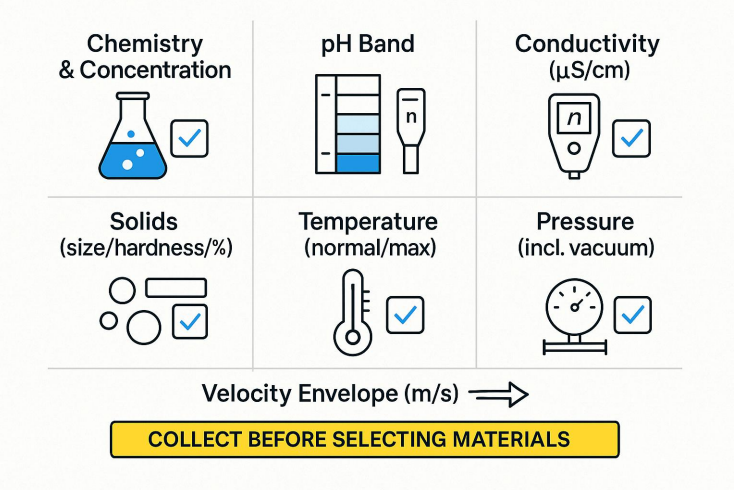

3) Langkah 1 — Bina Profil Sederhana (Data Tidak Boleh Dirunding)

Kumpulkan ini sebelum memilih bahan:

• Kimia & kepekatan: termasuk ion surih (F⁻/Cl⁻) dan pengoksida.
• jalur pH: asid kuat (<2), asid lemah (2–6), neutral (6–8), alkali lemah (8–12), alkali kuat (>12).
• Kekonduksian: mengesahkan ≥ 5 μS/cm melainkan menggunakan pilihan konduktiviti rendah.
• pepejal: saiz / kekerasan / isipadu %. Kuarza atau ≥1 mm → pelapik tahan lelasan.
• Suhu: biasa dan melampau (CIP/SIP, larian yang dipanaskan matahari).
• Tekanan: positif dan vakum (pelapis boleh runtuh jika tidak dinilai).
• Sampul surat halaju: merancang untuk 1–3 m/s (perkhidmatan bersih). <0.5 m/s deposit; >5 m/s hakisan/bunyi (perkhidmatan kasar selalunya 2–4 ​​m/s).

4) Langkah 2 — Pilih Pelapik (Kakisan & Suhu Dahulu)

Keutamaan: Rintangan kakisan → Suhu → Lelasan → Tekanan.

Kitaran vakum & haba

Nyatakan berkadar vakum pelapik jika tekanan sub-atmosfera mungkin. Untuk ΔT/ΔT·h yang besar, pastikan pelapik/elektrod CTE keserasian dan hataumati produk Keluk penarafan T–P.

5) Langkah 3 — Padankan Elektrod dengan Kimia (dan Pelapik)

Petunjuk cepat

• Peluntur (NaOCl) → PTFE/PFA Hastelloy C / titanium.
• HCl tanpa F⁻ → PTFE/PFA Tantalum / Hastelloy C.
• HCl dengan F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (elakkan Ta).
• NaOH panas/kuat → PTFE/PFA Hastelloy C (316L sahaja untuk kaustik ringan/sejuk).
• Buburan kasar → Poliuretana/Seramik pelapik elektrod teguh; saiz untuk 2–4m/s .

6) Saiz untuk Halaju (bukan untuk Penurunan Tekanan)

Magmeter menambah kehilangan kepala yang boleh diabaikan. Saiz meter begitu halaju operasi biasa mendarat di jalur sasaran.

• Cecair bersih: 1–3m/s (tenang, stabil, kekotoran rendah).
• melelas: 2–4m/s untuk membersihkan diri; puncak topi untuk menghadkan hakisan.
• Kekonduksian rendah: halaju yang lebih tinggi sederhana boleh meningkatkan SNR.
• Aliran yang sangat rendah: pertimbangkan mengecilkan saiz (penurun) untuk mencapai halaju sasaran.

Contoh saiz satu minit

Diberi 20m³/j dalam DN50 (ID ≈ 52.5mm):

Luas A = π·(0.0525²)/4 ≈ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≈ 2.56m/s → dalam jalur pelelas; untuk perkhidmatan bersih, pertimbangkan DN65.

7) Pasang untuk Kualiti Isyarat

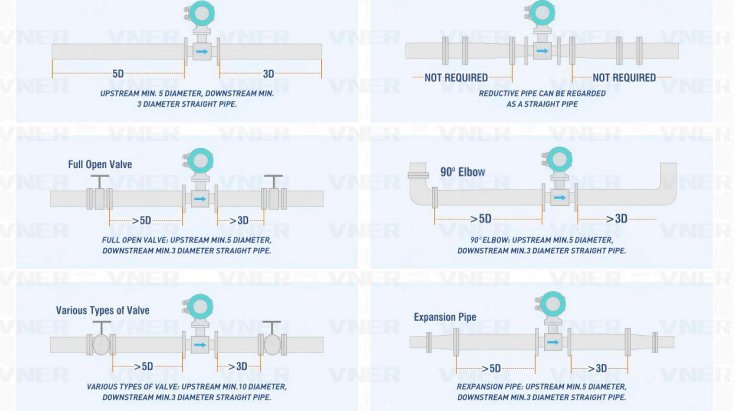

• Larian lurus: 5–10D hulu, 2–3D hilir (lebih banyak selepas siku/injap/penurun).
• Orientasi: mendatar dengan elektrod pada pukul 3 & 9; menegak aliran naik diutamakan.
• Pastikan paip penuh: dayakan pengesanan paip kosong; elakkan udara terperangkap.
• Pembumian: gelang pembumian/elektrod untuk rujukan yang stabil.
• Gasket & lengan: serasi pelapik; mengelakkan pencerobohan ke dalam lubang.
• Media pengotor: lebih suka pelapik licin (PTFE/PFA) dan halaju yang betul

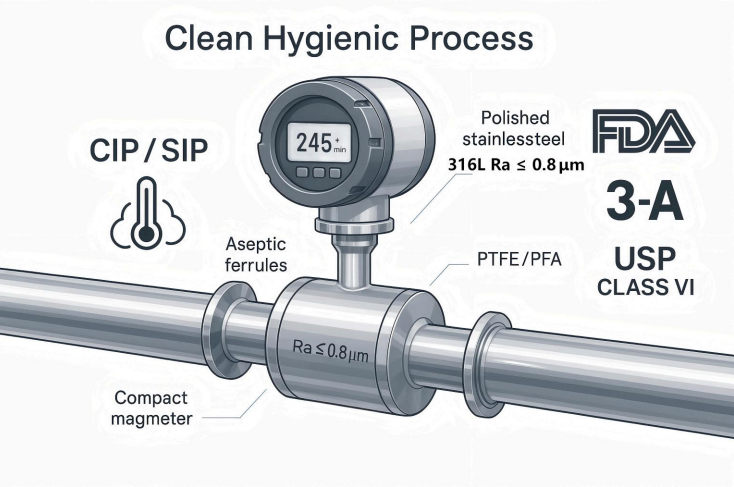

8) Kebersihan (Makanan & Farmasi)

• Bahagian yang dibasahi: 316L; PTFE/PFA pelapik; elektrod yang digilap (cth., Ra ≤ 0.8μm ; nyatakan ≤ 0.4μm jika perlu).
• Sambungan: Tri‑Clamp, DIN11851, ferrules aseptik; tentukan kemasan permukaan.
• CIP/SIP: sahkan detergen dan had wap (masa/suhu).
• Pematuhan: FDA/3‑A/USP ClassVI/kebolehkesanan bahan; reka bentuk pelapik lancar untuk mengelakkan penahanan.

9) Matriks Pemilihan Pantas (Titik Permulaan — sahkan lembaran data)

• Air perbandaran / air sisa → Pelapik: Getah / ETFE / PTFE; Elektrod: 316L (naik taraf kepada HastelloyC untuk pengoksida yang kuat).
• 30% HCl (kimia) → PTFE/PFA HastelloyB/C / Tantalum (buat bukan gunakan 316L).
• 20% NaOH (kimia) → FEP/PTFE HastelloyC (316L untuk <10% dan sejuk).
• Buburan perlombongan neutral → Poliuretana or Seramik elektrod logam keras ; 2–4m/s ; pemasangan menegak.
• Buburan larut lesap asid → Seramik Tantalum (pantau pH; elakkan F⁻ dengan Ta).
• Air sisa organik industri (cth., etanol) → FEP/PTFE HastelloyC ; mengesahkan perlindungan letupan.
• Dos peluntur → PTFE/PFA HastelloyC/titanium.
• Solek dandang panas (100–150 °C) → PFA/Seramik Titanium ; penebat; memastikan rintangan tanah rendah.
• Air garam sejuk (CaCl₂, −20…5 °C) → PTFE/FEP Titanium ; sahkan keliatan pelapik suhu rendah

10) Sahkan Sebelum Anda Membeli (Elakkan Kejutan yang Mahal)

• Keserasian bahan: semak data kakisan pada kepekatan & suhu sebenar (sasaran ≤ 0.1mm/tahun).
• Keluk suhu-tekanan: hormati penyahkadaran pelapik (cth., had tekanan PTFE pada T dinaikkan).
• Syarat khas: penarafan vakum; kitaran haba (ΔT/j); pelapik/elektrod Perlawanan CTE.
• Daftar keluar vendor: menyediakan medium/syarat yang lengkap; permintaan a laporan kecergasan . Untuk mata kritikal, lakukan ujian rendaman (cth., rendam elektrod 72 jam).

11) Perangkap & Pembaikan Biasa (dengan Hasil)

• Mengabaikan kesan kekotoran (cth., F⁻ dalam HCl) → elektrod yang salah; kegagalan pantas.
  Betulkan: komposisi penuh termasuk. ion surih; pilih Ta/Hastelloy C/Pt‑Ir mengikut keperluan.

• Suhu/tekanan di bawah penarafan → penuaan pelapik atau membonjol.
  Betulkan: pilih pada keterlaluan (cth., maks T 10 °C, maks P 20% ); ikut keluk T–P.
• Meremehkan lelasan → pelapik cepat haus dalam buburan.
  Betulkan: Poliuretana/Ceramic pelapik, halaju/orientasi yang betul.
• Membeli pada harga terendah → perubahan yang kerap; masa henti yang tinggi.
  Betulkan: menilai kos kitaran hayat (capex penyelenggaraan 5 tahun).

• Tiada butiran kebersihan → risiko penahanan dan pencemaran.
  Betulkan: pelapik lancar, elektrod digilap, pematuhan yang didokumenkan.

12) Senarai Semak RFQ / Saiz (Lampirkan pada Pertanyaan Anda)

1. Sederhana & kepekatan, pH, kekonduksian (μS/cm)
2. Pepejal: saiz / kekerasan / % vol. (jika ada)
3. Julat aliran (min/normal/maks), sasaran ketepatan, jalur halaju pilihan
4. Suhu (normal/maks), Tekanan (maks, sebarang vakum )
5. Saiz paip/standard/bahan, ketersediaan larian lurus, orientasi
6. Kuasa & output (4–20mA/HART, nadi, RS‑485), kalis IP/bekas
7. Keperluan kebersihan (kemasan permukaan, sambungan, CIP/SIP)
8. Dokumentasi (penentukuran, MTR) & pensijilan serantau

13) Soalan Lazim

S1. Bolehkah magmeter mengukur air ultra-tulen?

Hanya dengan kekonduksian rendah reka bentuk dan pengesahan yang teliti. Unit standard memerlukan ≥ 5μS/sm.

S2. Bagaimana jika talian saya melihat vakum atau perubahan suhu yang cepat?

guna berkadar vakum pelapik dan semak Padanan CTE / ΔT had.

S3. Berapa kerap saya perlu menentukur?

Perkhidmatan biasa: setiap tahun . Penjagaan kritikal/dos: 6 bulan atau mengikut dasar tapak.

S4. Bagaimanakah cara saya meminimumkan haus dalam buburan?

Pilih pelapik tahan lelasan (Polyurethane/Seramik), simpan 2–4m/s halaju, aliran naik menegak.

Kesimpulan (Perintah yang Berfungsi)

1. Bahan dahulu (elektrod pelapik) daripada profil sederhana yang lengkap.
2. Saiz untuk halaju (bukan penurunan tekanan).
3. Pasang untuk kualiti isyarat (lari lurus, paip penuh, pembumian).
4. Sahkan terhadap lengkung T–P, vakum dan kitaran haba.

Mengikuti perintah ini menukar pemilihan magmeter menjadi proses kejuruteraan berulang yang memberikan ketepatan dan mengurangkan kos kitaran hayat.

EMF Siri VNER VE — Daripada Kebersihan kepada Tugas Berat, Barisan Magmeter Lengkap

Singkatan: CR = Getah Kloroprena; PU = Poliuretana; PTFE = Polytetrafluoroethylene; FEP = F46; PFA = Perfluoroalkoxy; ETFE = Etilena Tetrafluoroetilena; Pt-Ir = Platinum-Iridium; Ti = Titanium; Ta = Tantalum.
